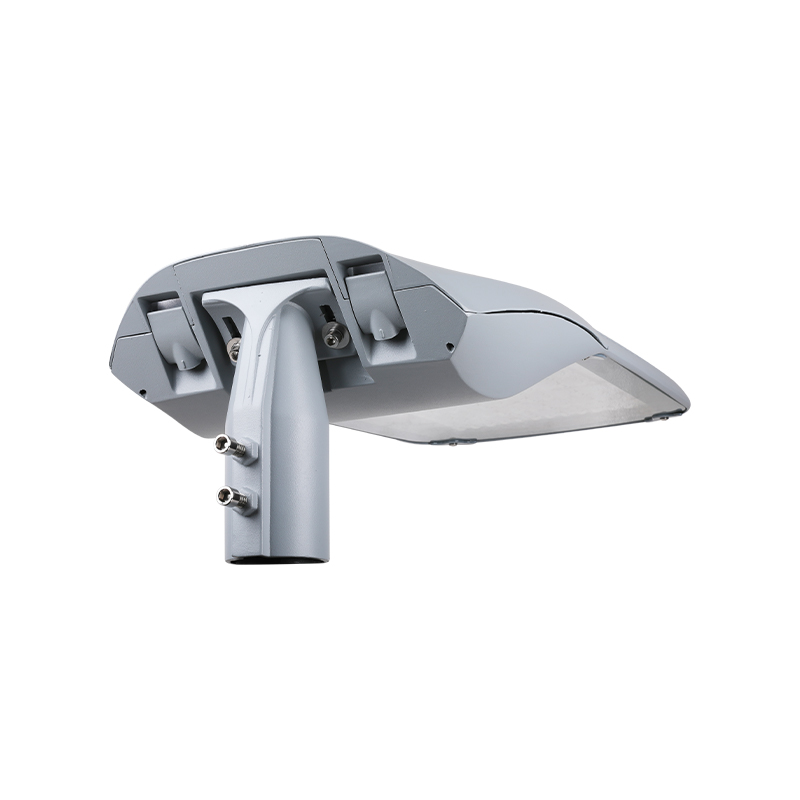

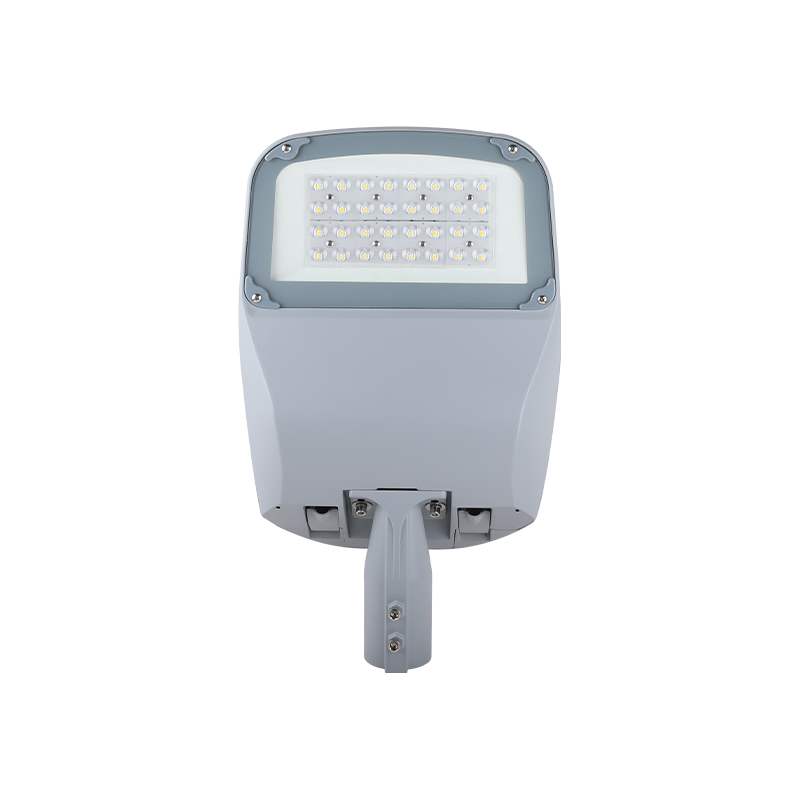

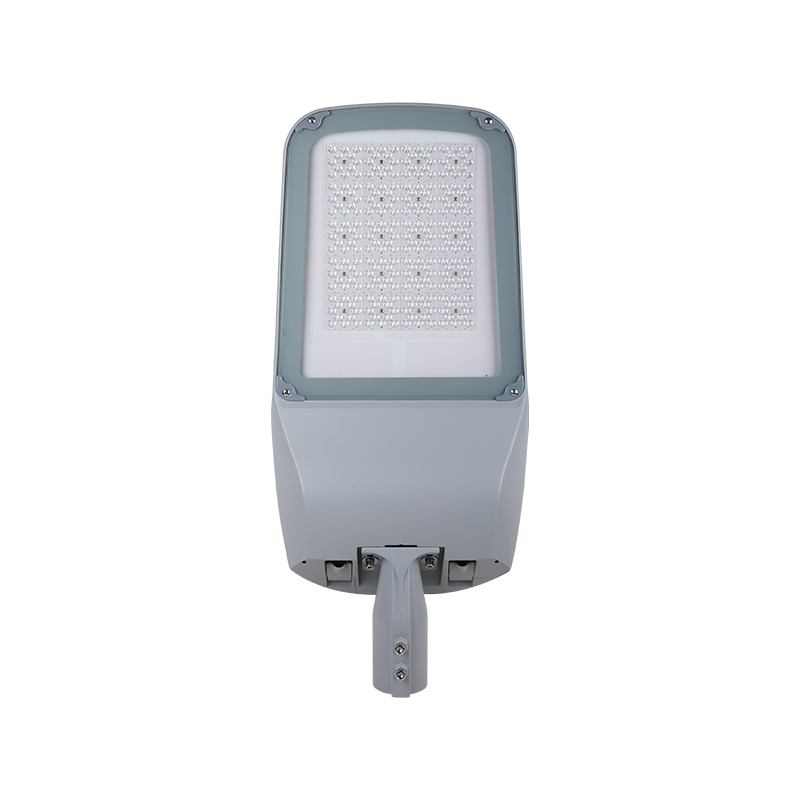

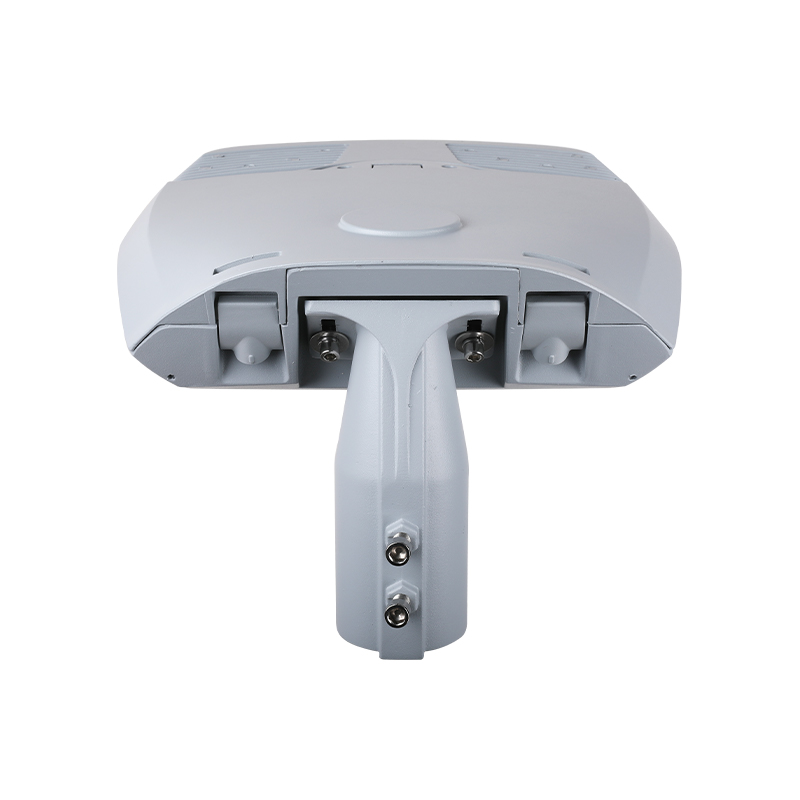

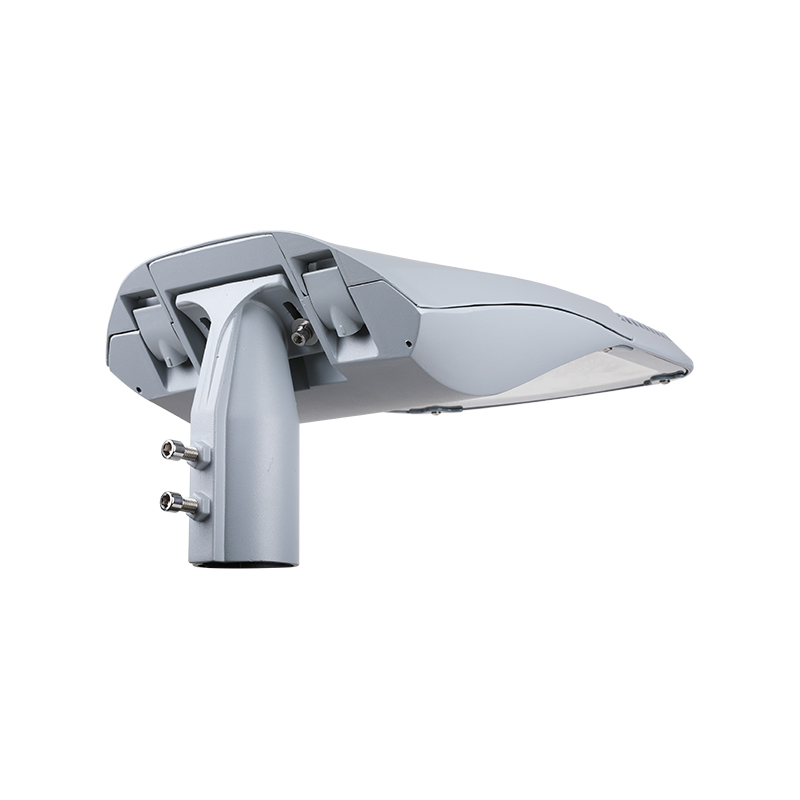

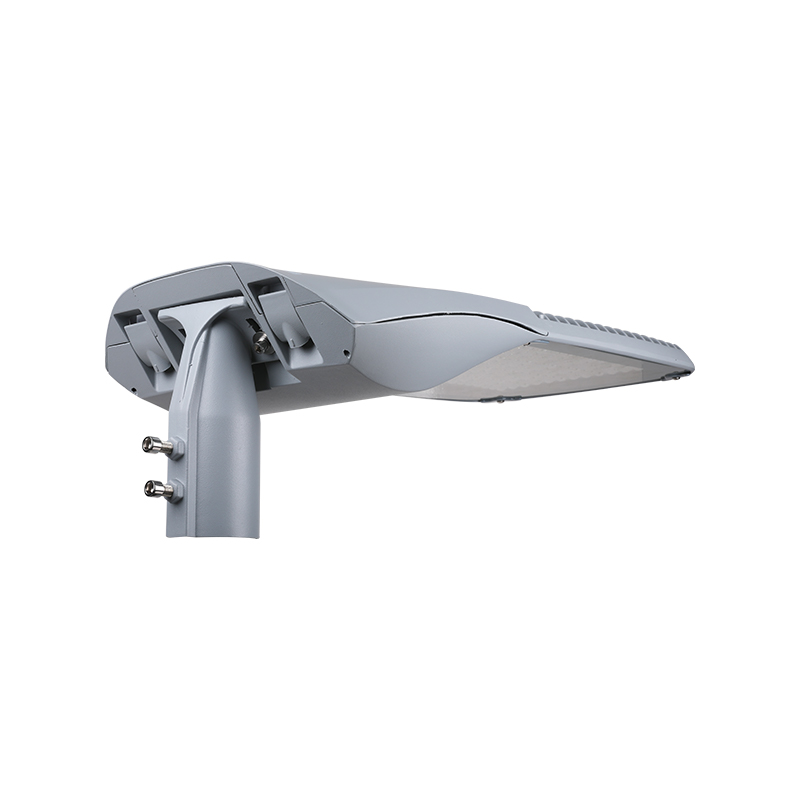

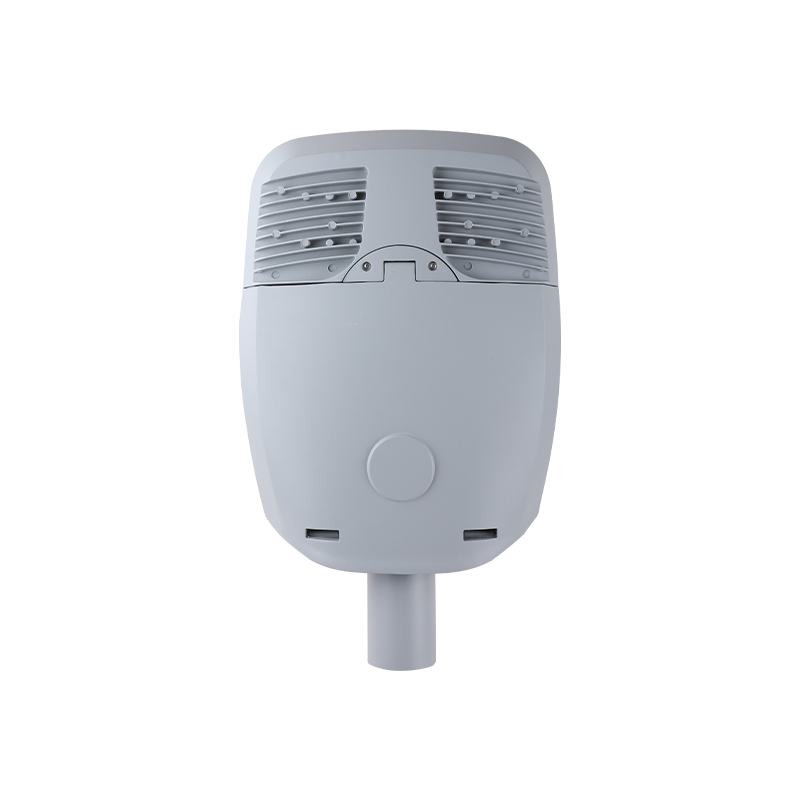

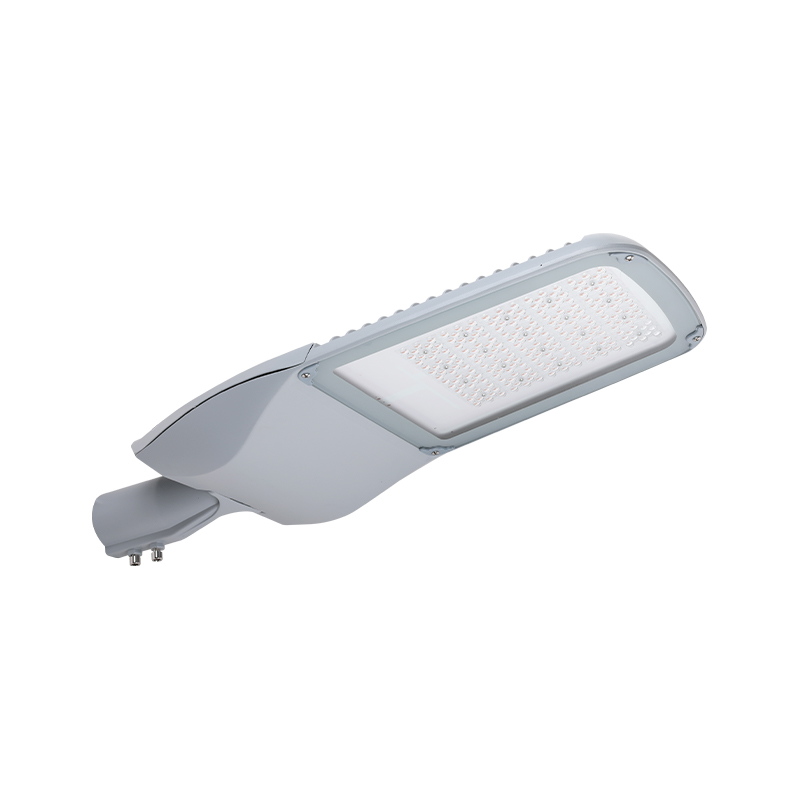

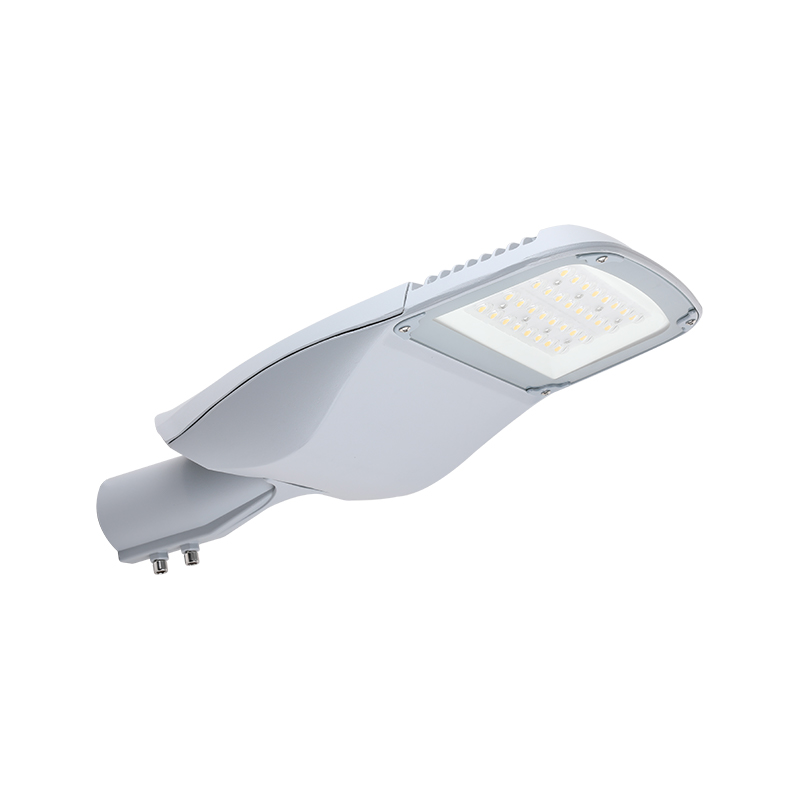

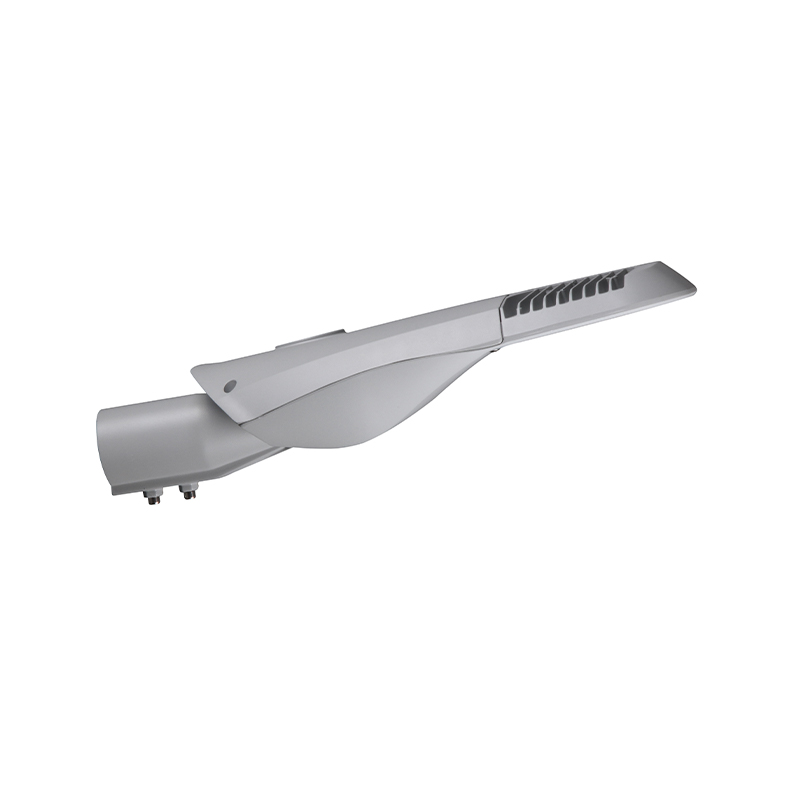

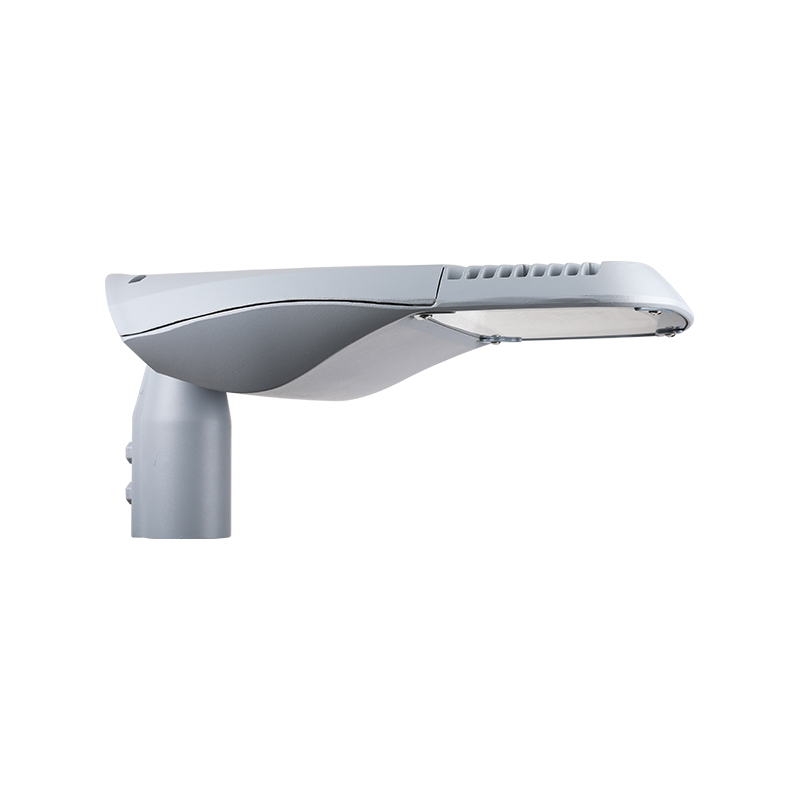

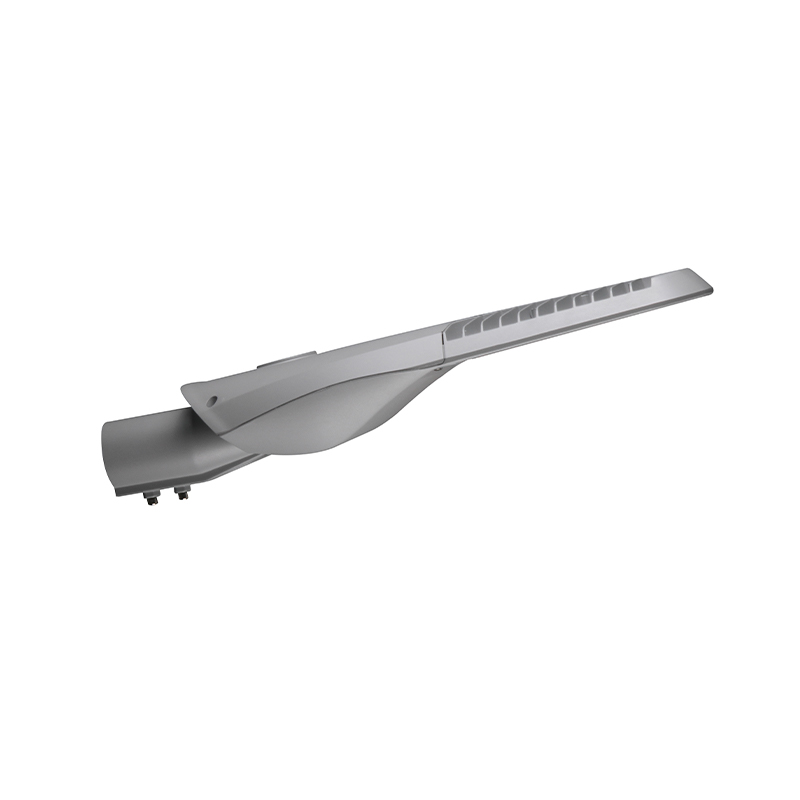

3030/5050 SMD LED-chip FORTUNE-serien LED-gadelys

Produktbeskrivelse

FORTUNE tilbyder tre størrelser, der passer til forskellige scenarier, hvilket i høj grad forbedrer projektets fleksibilitet og omkostningseffektivitet. Samtidig understøtter enheden justerbare vinkelfatninger, som kan imødekomme de forskellige behov for sideindgang og montering af kolonnetop, hvilket giver stor bekvemmelighed for brugerne.
Med hensyn til vedligeholdelse kan enheden nemt åbne gearkassen uden værktøj, og det er også meget praktisk at udskifte gearbakken, hvilket i høj grad reducerer vanskeligheden ved vedligeholdelse og forlænger levetiden. Det anvendte optiske linsedesign realiserer ikke kun asymmetrisk lysfordeling, men reducerer også effektivt blænding, forbedrer lysets ensartethed og giver brugerne en mere behagelig lysoplevelse. Udstyrets LED-lyskilde og gearkassedesign har også potentiale for fremtidige opgraderinger. Brugere kan nemt udskifte dem efter behov for yderligere at forbedre udstyrets ydeevne.

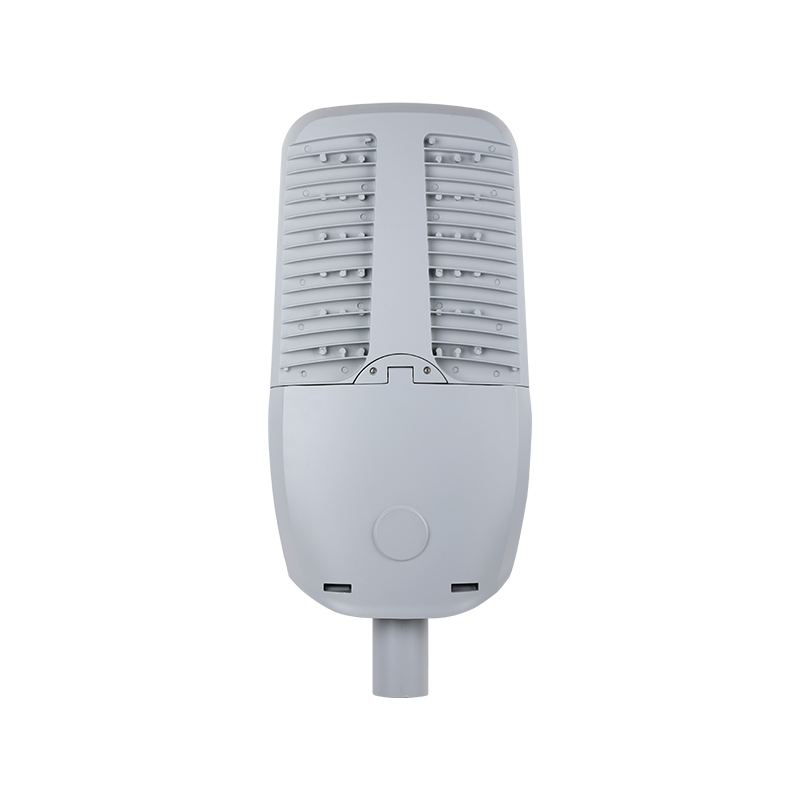

Kroppen er fremstillet af højtryks trykstøbt aluminium og overfladen er beklædt med korrosionsbestandig polyester pulverlakering. Det er ikke kun smukt og holdbart, men har også god korrosionsbestandighed og kan tilpasse sig forskellige komplekse miljøer. Kølepladedesignet vedtager effektiv varmeafledningsteknologi for at sikre udstyrets stabilitet og sikkerhed under langvarig drift, hvilket effektivt forlænger udstyrets levetid.

HOVEDAPPLIKATIONER

VEJ & MOTORVEJ

BROER

BY- OG BOLIGOMRÅDER

KVADRET OG FODGANGER OMRÅDER

TEKNISKE SPECIFIKATIONER

SPEC	MINI	MIDI	MAXI
Watt	50-80W	80-150w	100-200w
Indgangsspænding	100-277V/50-60Hz
Farvetemperatur	3000-6500K
Indeks for farvegengivelse	CRI>70
Driftstemperatur	-40 ℃ ~ 50 ℃
Boligmateriale	ADC12
Indgangsbeskyttelse	IP66
Slagstyrke	IK08
Overspændingsbeskyttelse	10KV/20KV
Diffuser	Hærdet glas
Tappens diameter	60 mm
Vægt	5,9 kg	7,5 kg	8,8 kg

DESIGN I DETALJER

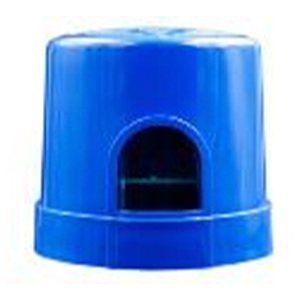

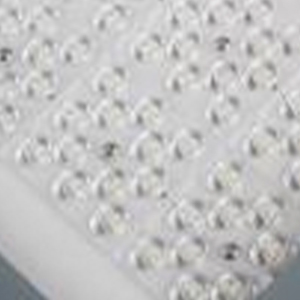

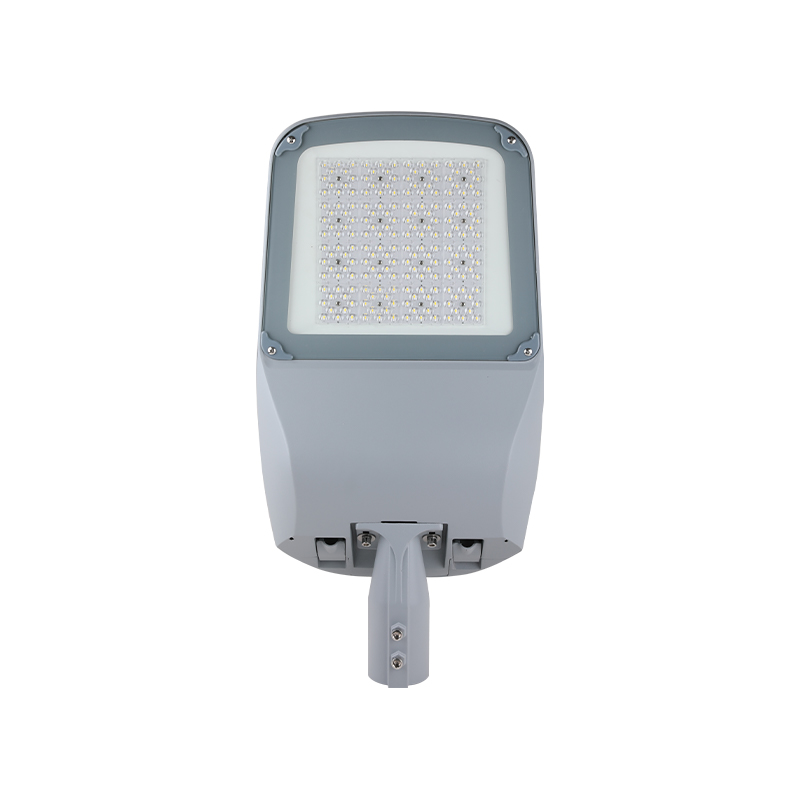

Led chips Lumileds 3030 & 5050 led chips med armatureffektivitet op til 150 lm/vægt, lang levetid 50000 timer.	Fotokontrol (valgfrit) Valgfrit med NEMA fatning & fotocelle/kortslutningshætte.

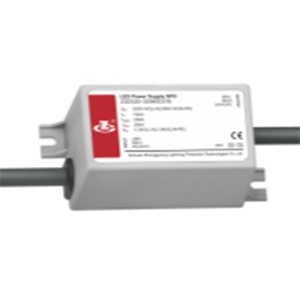

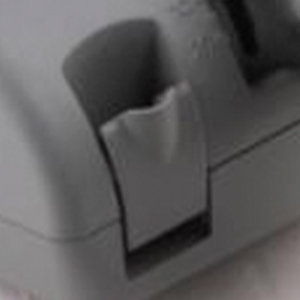

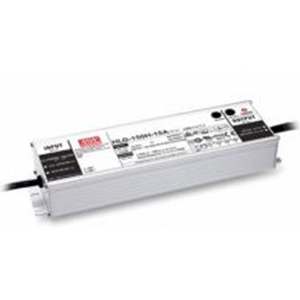

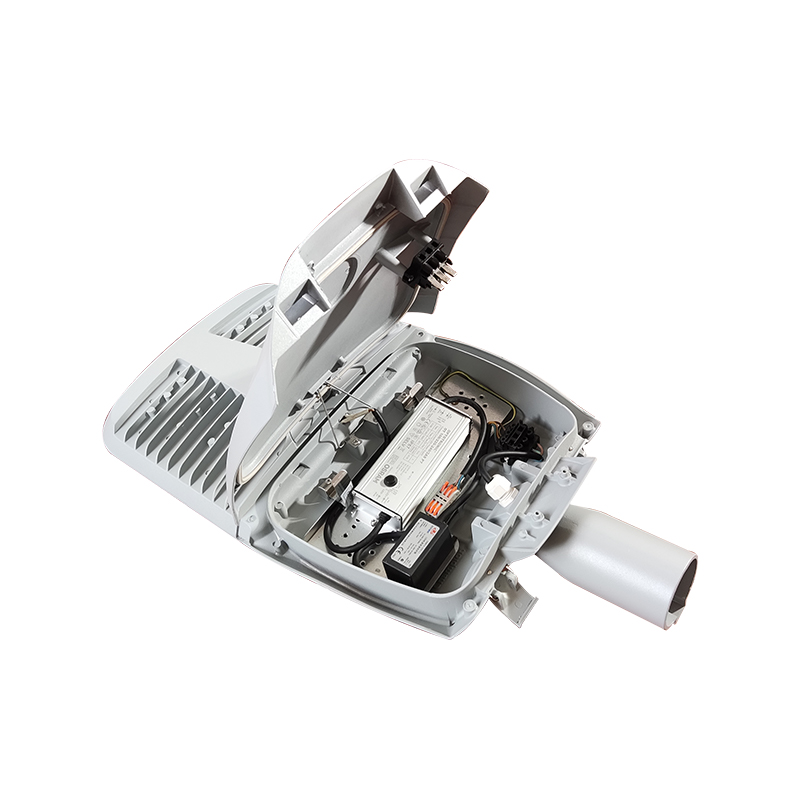

Strømforsyningsenhed Højtydende led-driver -0-10v dæmpning på forespørgsel -Køremærke kan vælge imellem MOSO, Meanwell, Philips, Osram.	Spænder Værktøjsfri åbning af gearrum, nem at vedligeholde.

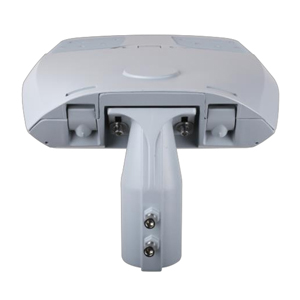

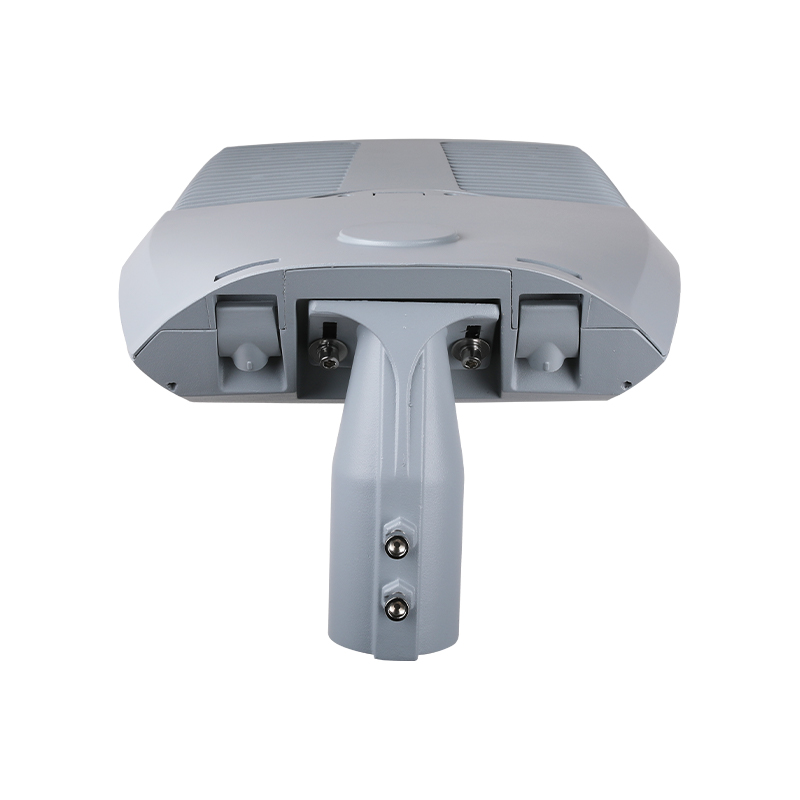

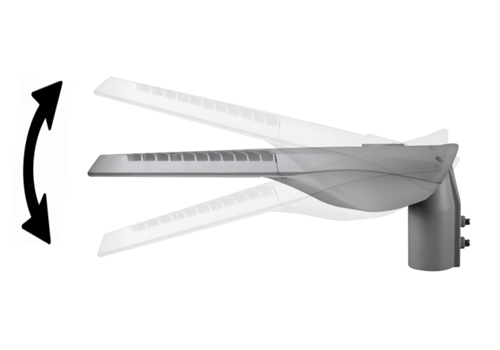

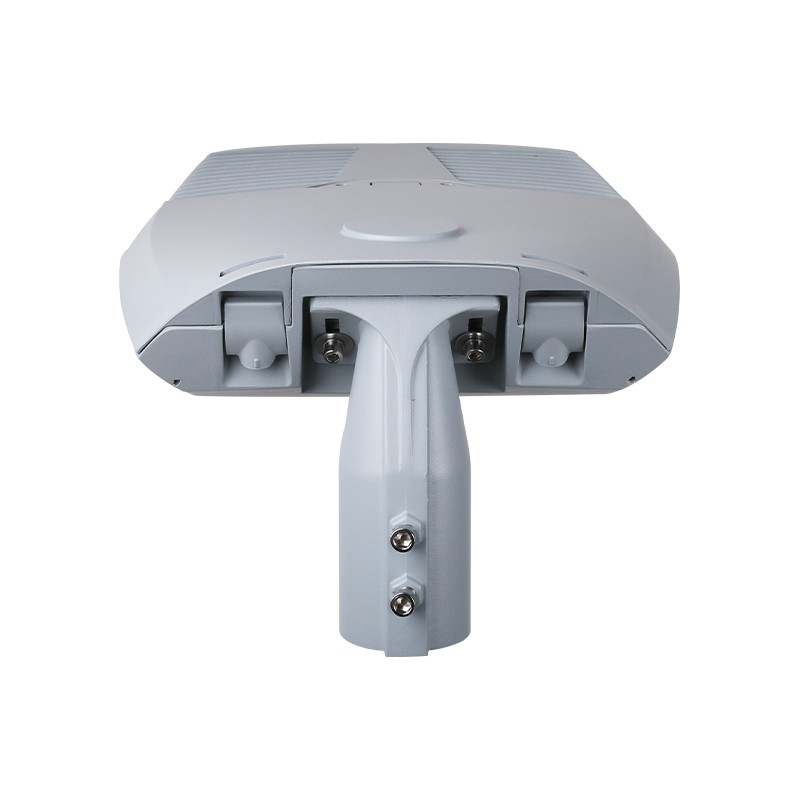

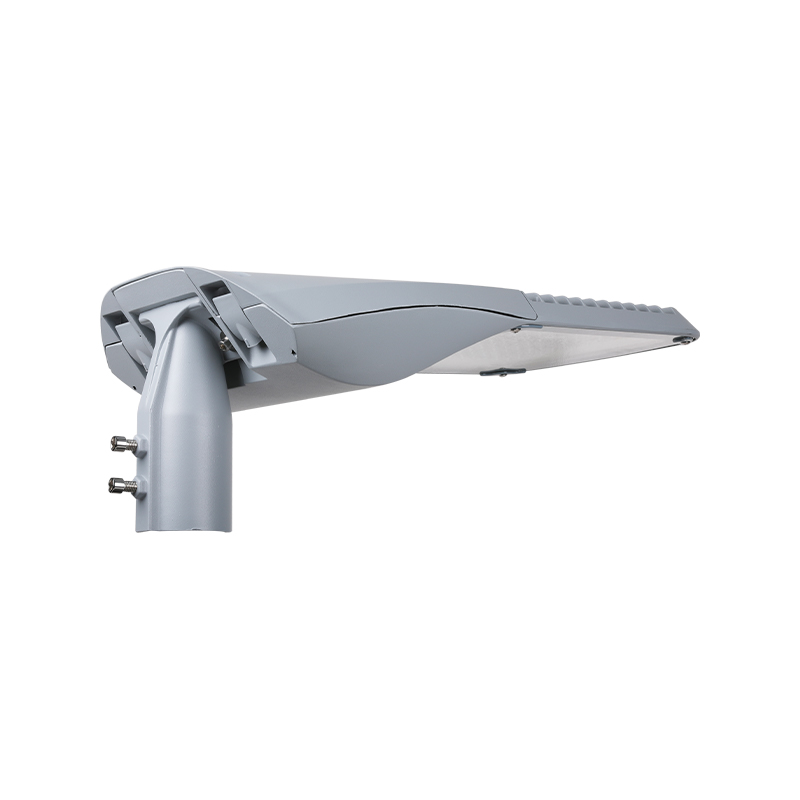

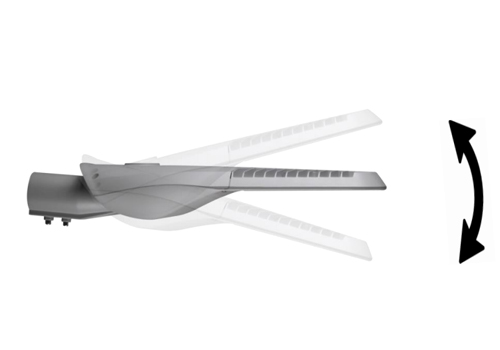

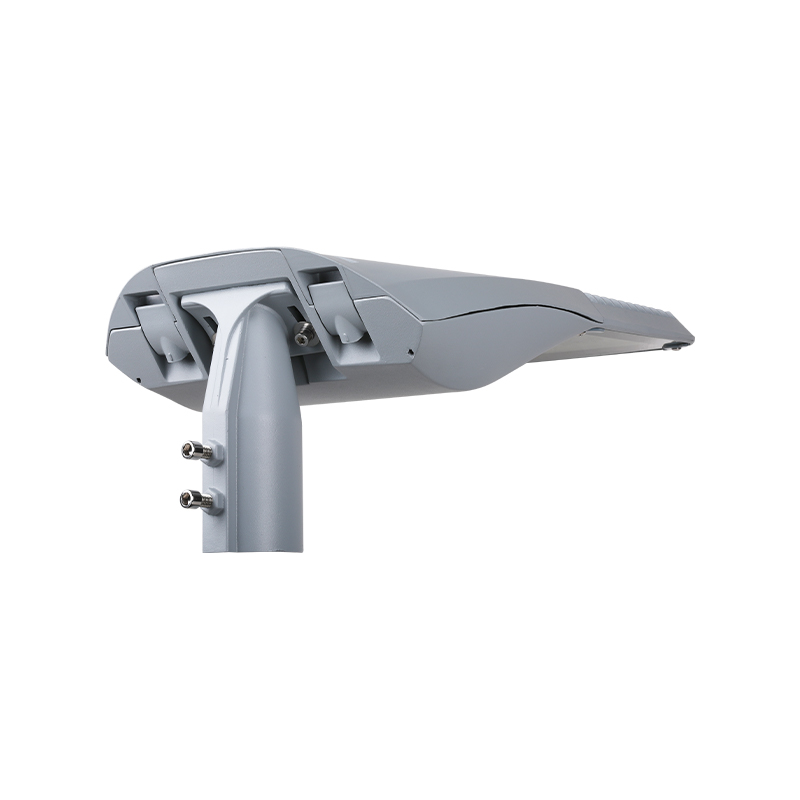

Spigot Bred justerbar vinkel fra 0°-±15° til sideindgang og stolpemontering.	Strømafbryder Automatisk slukket armatur, når gearrummet er åbent og tændt efter lukket, sikkerhed for arbejdere under vedligeholdelse.

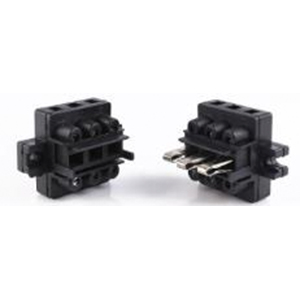

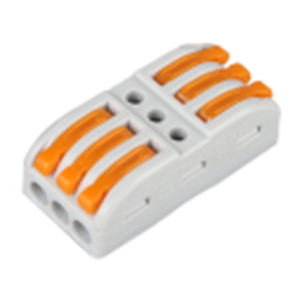

Stik Hurtig plug-in-stik, uden værktøj, spar tid.	SPD 10kv (20kv valgfri) overspændingsbeskyttelsesenhed, mere pålidelig beskyttelse til LED-strømforsyningsenheden.

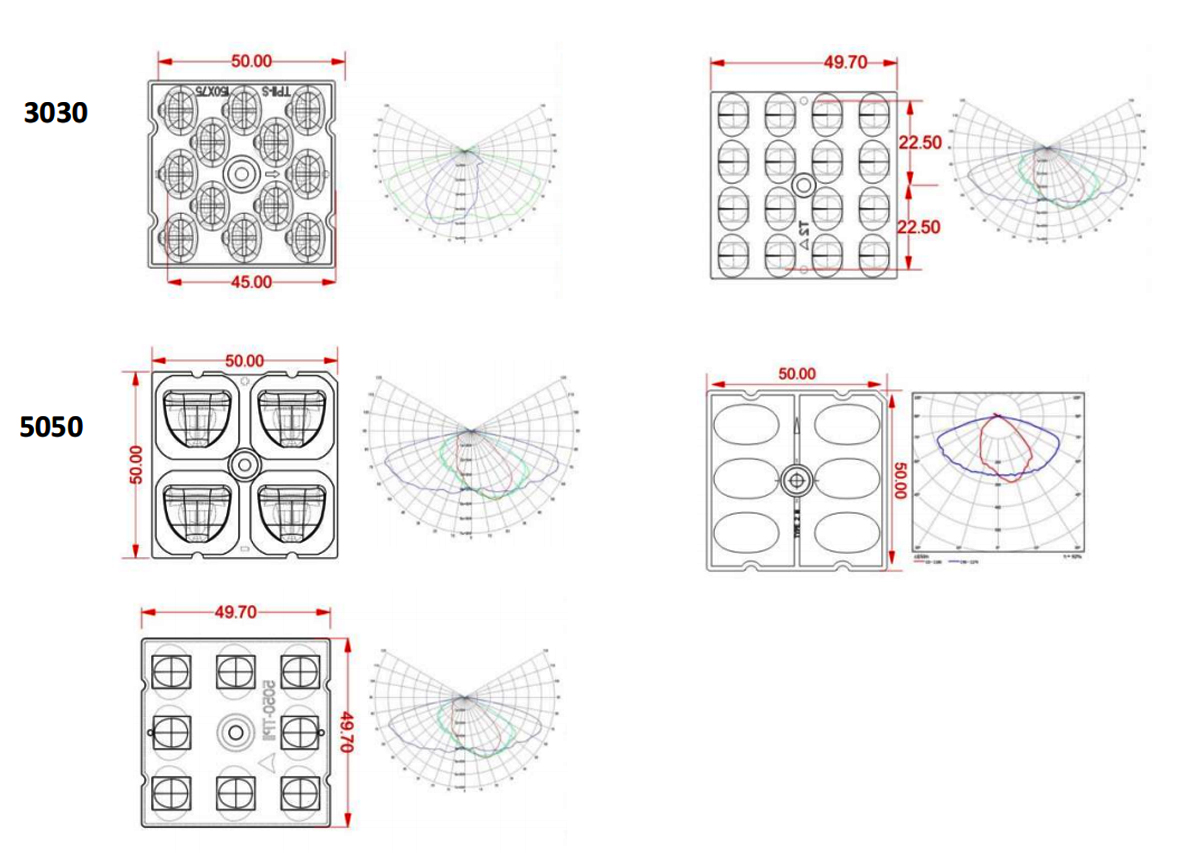

OPTIK TILGÆNGELIG

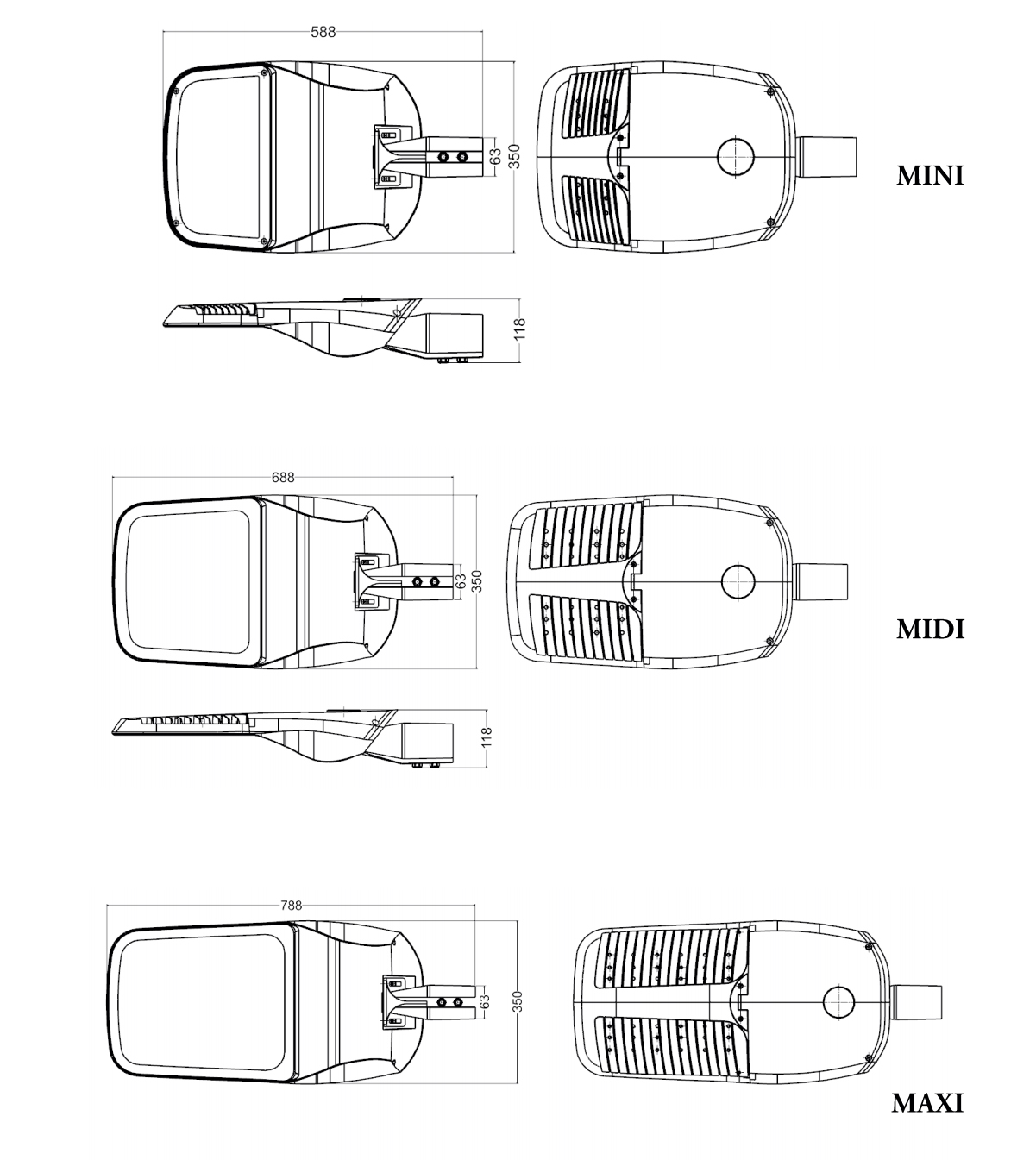

DIMENSIONER (mm)


BESTILLINGSINFORMATION

LOGISTIKSDATA

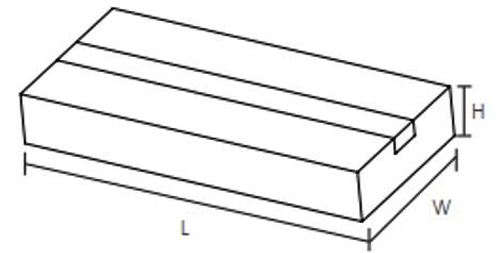

MODEL	Pakkeenhed (stk/karton)	Kartonstørrelse (mm) (Længde*Bredde*Højde)	Nettovægt	Bruttovægt	Volumen
FORTUNE MINI	1	630*390*180mm	5,9 kg	6,5 kg	44,2 dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2 dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3 dm³

INSTALLATION

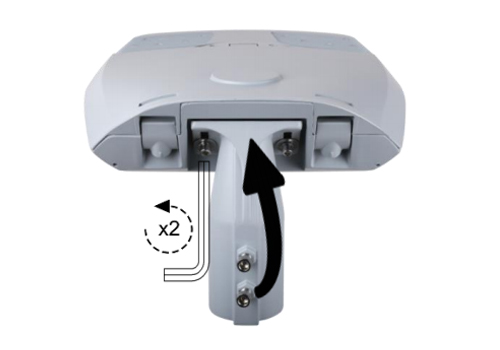

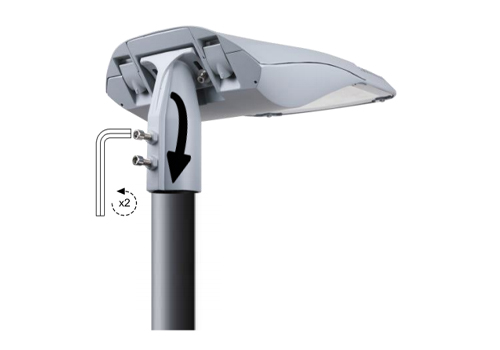

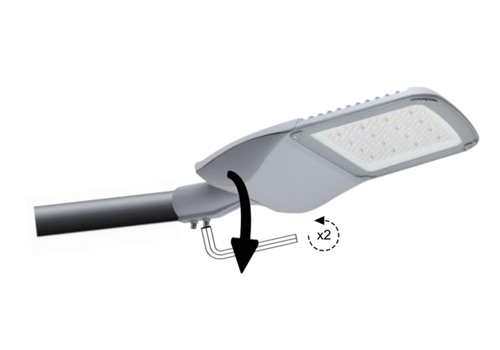

Spænd armaturet til stangen med en unbrakonøgle.	Løsn skruerne med en unbrakonøgle, og drej tappens justering til sideindgangsposition
Der kræves kun ét håndværktøj til montering af armaturet.	-15° til 15°. Tapvinklen kan justeres med -15°,-10°,0°,5°,10°,15°.

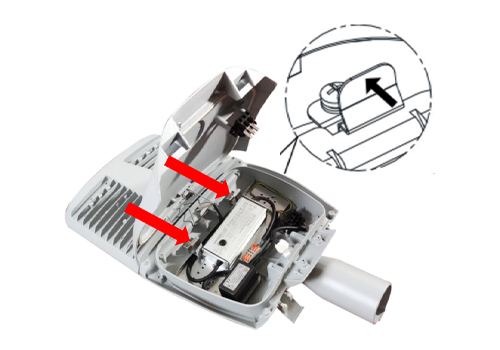

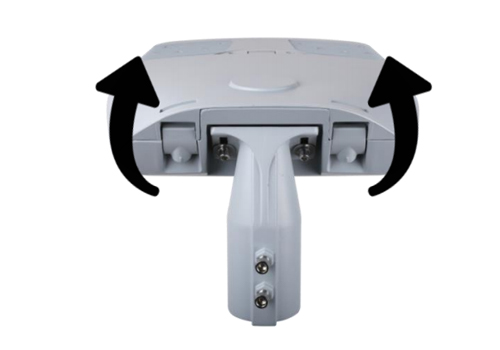

-15° til 15° Tapvinklen kan justeres med -15°,-10°,0°,5°,10°,15°.	Tryk på to spænder for at åbne gearrummet.

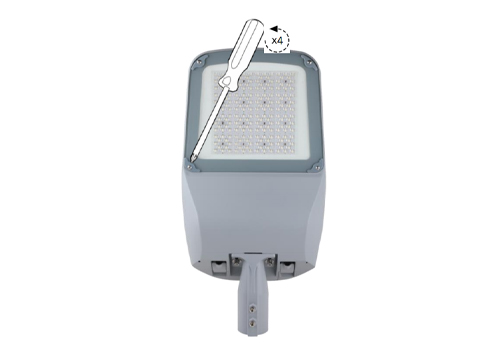

Sæt gearrumsdækslet i låst position, skub de 2 clips med bånd og tag gearpladen ud, udskift de defekte elektroniske dele med en ny, lås derefter gearrummet.	Løsn skruerne og fjern glasset, fortsæt derefter med at løsne skruerne, der er låst på printet, fjern defekt print og udskift med et nyt. Tilslut og stram hver del tilbage trin for trin.
