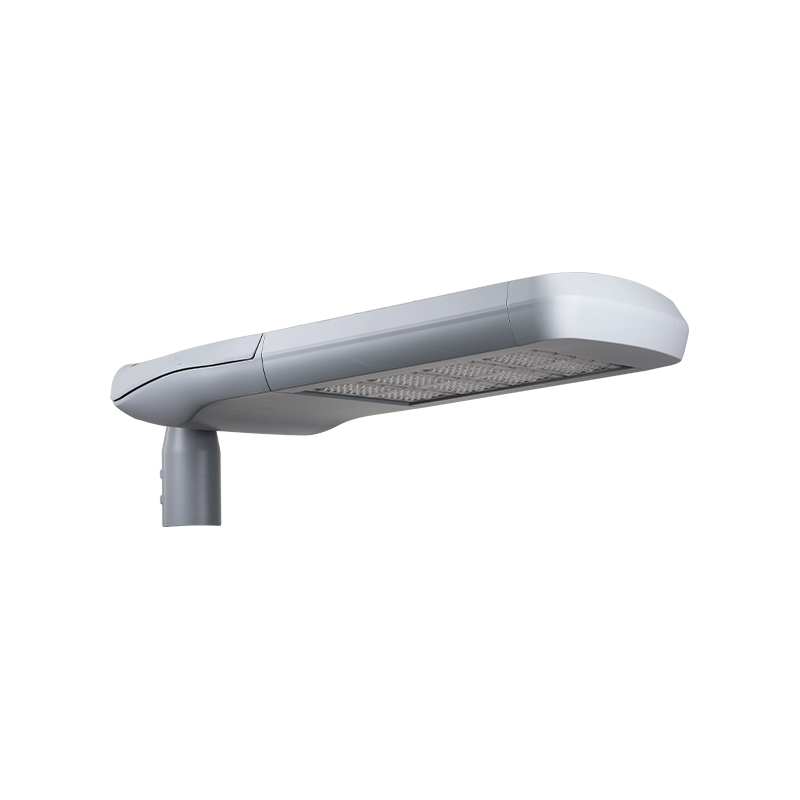

FUNKTIONER 1. Værktøjsfrit spændedesign gør installation og vedligeholdelse let...

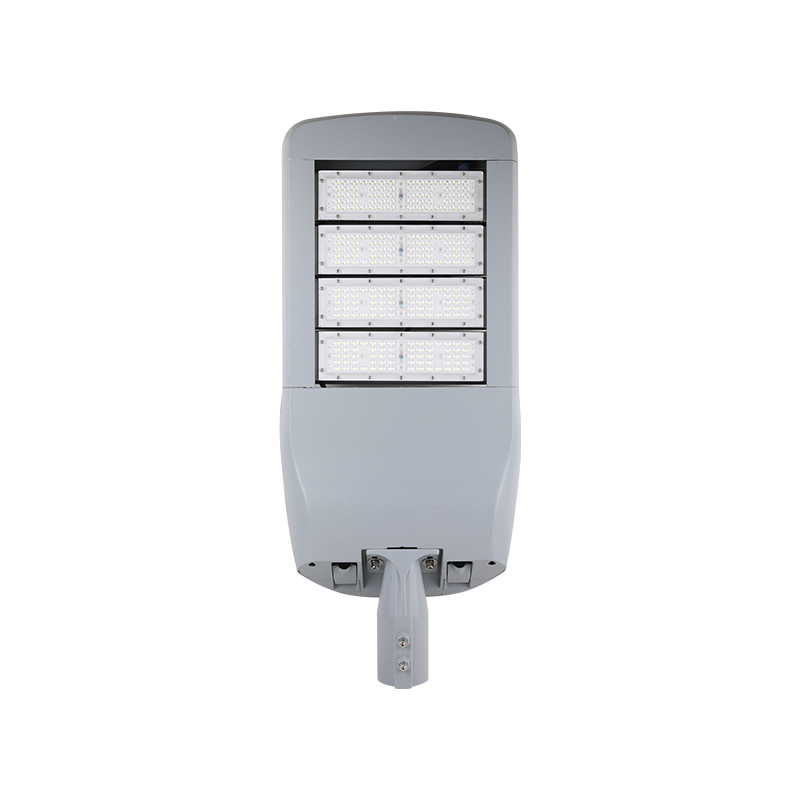

FORTUNE MODULAR har mange væsentlige fordele. Dens design og funktioner afspejler egenskaberne effektivitet, fleksibilitet og fremtidsorientering. Dens gearrum og gearbakke kan nemt åbnes og udskiftes uden værktøj, hvilket i høj grad forenkler vedligeholdelsesprocessen og forbedrer udstyrets betjeningsevne og pålidelighed. Designet af den modulære LED-motilr kan udvides fleksibelt fra et modul til seks moduler, hvilket ikke kun opfylder behovene i forskellige scenarier, men også væsentligt forbedrer omkostningseffektiviteten og giver brugerne større fleksibilitet og tilpasningsevne.
Produktet anvender et højtryks trykstøbt aluminiumshus og er dækket med en korrosionsbestandig polyesterpulverbelægning for at sikre udstyrets holdbarhed og stabilitet i barske miljøer. Dens justerbare vinkelfatningsdesign understøtter sideindgang og montering af kolonnetop, hvilket yderligere forbedrer installationens bekvemmelighed og anvendelighed.
HOVEDAPPLIKATIONER
VEJ & MOTORVEJ | BROER | BY- OG BOLIGOMRÅDER | KVADRET OG FODGANGER OMRÅDER |
TEKNISKE SPECIFIKATIONER
| SPEC | M01 | M02 | M03 | M04 | M05 | M06 |
| Watt | 30-60w | 60-120w | 90-180W | 120-240w | 150-300w | 180-360w |
| Indgangsspænding | 100-277V / 50-60Hz | |||||
| Farvetemperatur | 3000-6500K | |||||
| Farvegengivelsesindeks | CRI > 70 | |||||
| Driftstemperatur | -40 ℃ ~ 50 ℃ | |||||
| Husmateriale | ADC12 | |||||
| Indtrængningsbeskyttelse | IP66 | |||||
| Slagstyrke | IK08 | |||||
| Overspændingsbeskyttelse | 10KV/20KV | |||||
| Tappens diameter | 60 mm | |||||
| Vægt | 6,0 kg | 7,2 kg | 8,4 kg | 9,5 kg | 10,8 kg | 12,2 kg |
DESIGN I DETALJER

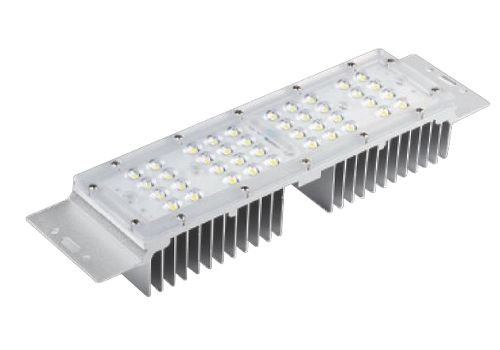

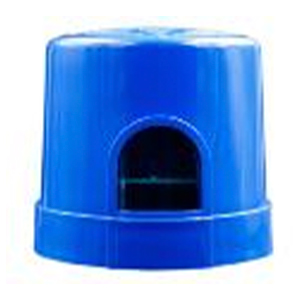

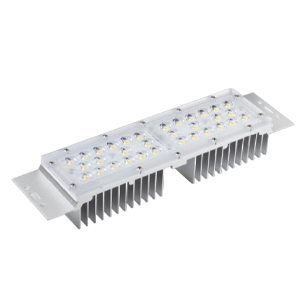

Led modul Multidelt modul valgfrit med armatureffektivitet op til 160lm/w, lang levetid 50.000 timer. | Fotokontrol (valgfrit) Valgfri med NEMA fatning & fotocelle/kortslutningshætte. |

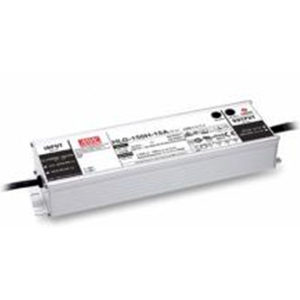

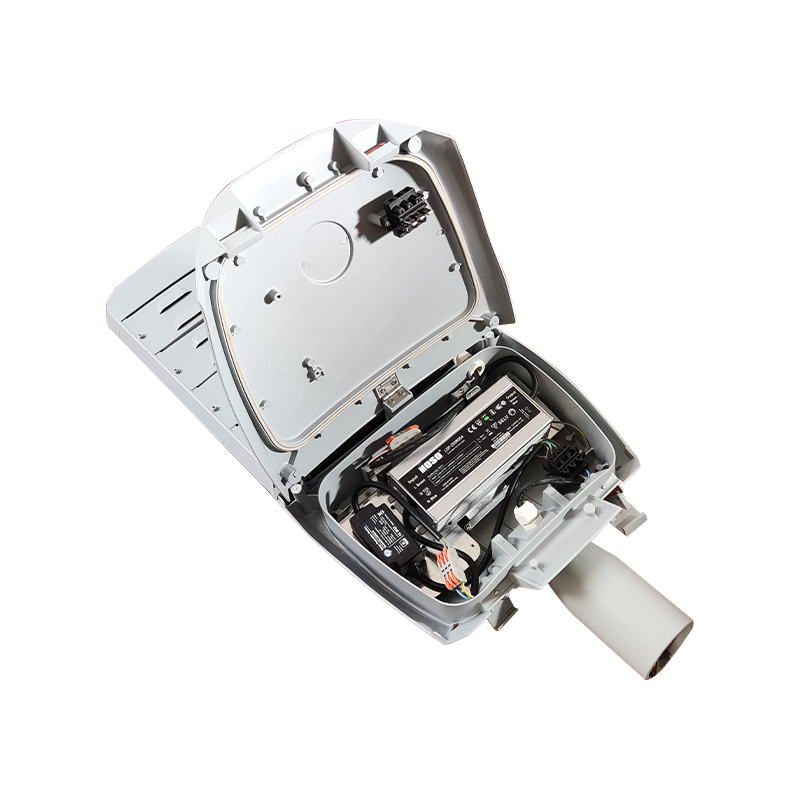

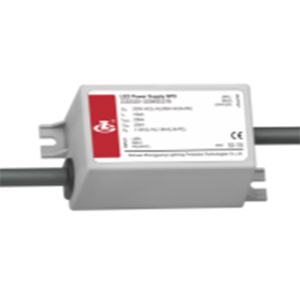

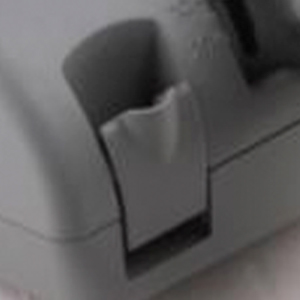

Strømforsyningsenhed Højtydende led driver - 0-10v dæmpning efter ønske - Førermærke kan vælge imellem MOSO, Meanwell, Philips, Osram. | Spænder Værktøjsfri åbning af gearrum, nem at vedligeholde. |

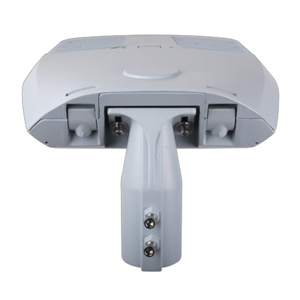

Spigot Bred justerbar vinkel fra 0℃±15℃ til sideindgang og stolpemontering. | Strømafbryder Automatisk armatur, når gearrummet er åbent og tændt efter lukket, sikkerhed for arbejdere under vedligeholdelse. |

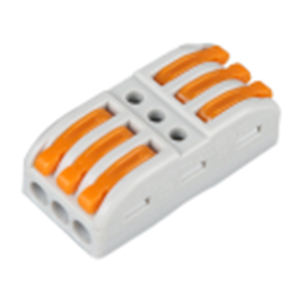

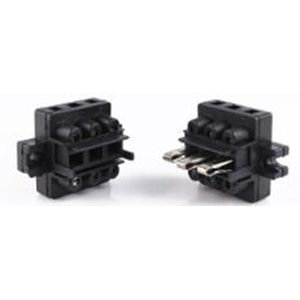

Stik Hurtigt stik, uden værktøj, spar tid. | SPD 10kv (20kv valgfri) overspændingsbeskyttelsesenhed, mere pålidelig beskyttelse til LED-strømforsyningsenheden. |

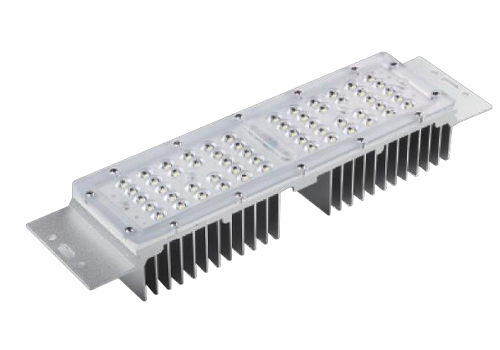

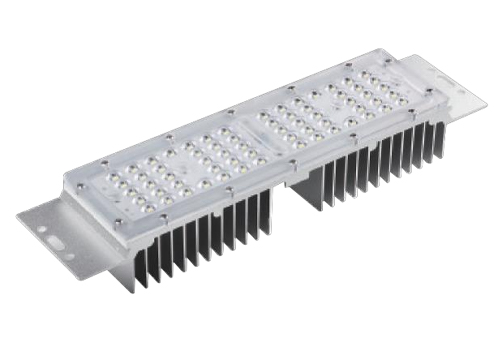

LED MODUL TILGÆNGELIG

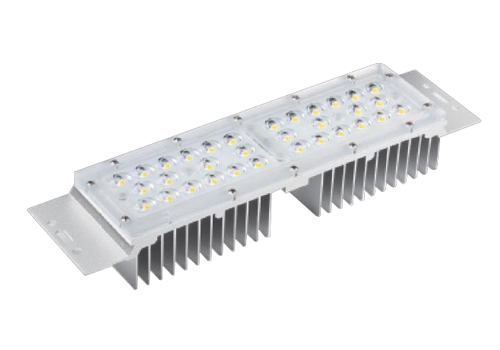

5050 LED MODUL LED Antal: 32 stk Effekt: 50W | 3030 LED MODUL LED Antal: 40 stk Effekt: 30W |
3030 LED MODUL LED Antal: 56 stk Effekt: 50W | 3030 LED MODUL LED Antal: 64 stk Effekt: 60W |

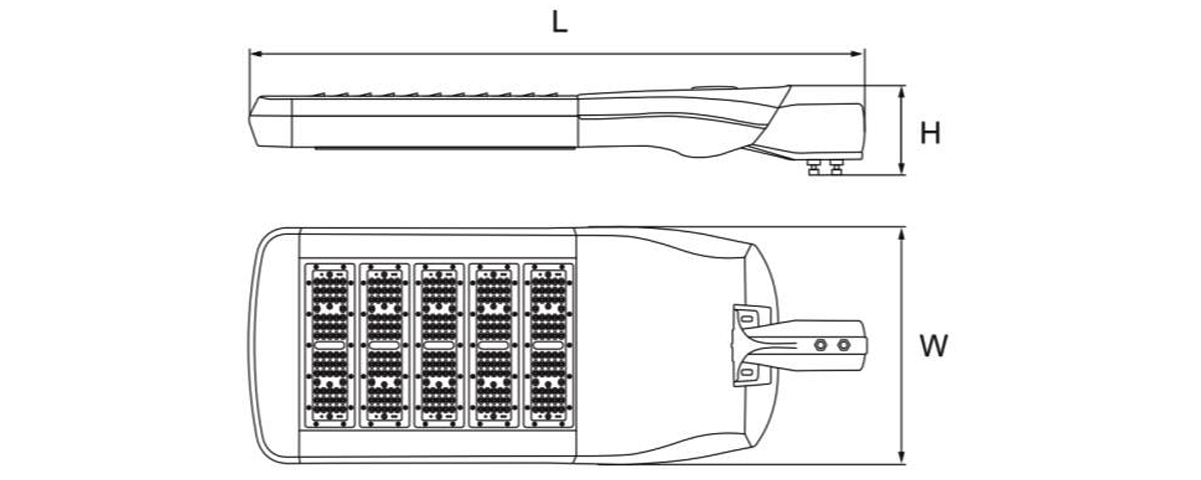

DIMENSIONER (mm)
| MODEL | Længde (L) | Bredde (W) | Højde (L) |
| FORTUNE M01 | 590 mm | 350 mm | 130 mm |
| FORTUNE M02 | 670 mm | 350 mm | 130 mm |
| FORTUNE M03 | 750 mm | 350 mm | 130 mm |
| FORTUNE M04 | 830 mm | 350 mm | 130 mm |
| FORTUNE M05 | 910 mm | 350 mm | 130 mm |
| FORTUNE M06 | 990 mm | 350 mm | 130 mm |
BESTILLINGSINFORMATION
| Bestil kode | LED type | LED Antal | modul Antal | Bedømt Watt | Armatur effektivitet op to | Lysende flux | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125 im/w | 6250 lm | 3000K-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125 im/w | 12500 lm | 3000K-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125 im/w | 18750 lm | 3000K-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125 im/w | 25.000 lm | 3000K-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125lm/w | 31250lm | 3000K-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125 im/w | 37500 lm | 3000K-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150 lm/vægt | 7500 lm | 3000K-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150 lm/vægt | 15000 lm | 3000K-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150 lm/vægt | 22500 lm | 3000K-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150 lm/vægt | 30000 lm | 3000K-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150 lm/vægt | 37500 lm | 3000K-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150 lm/vægt | 45000 lm | 3000K-6500K | >70 |
| Bemærkning: - Watt kan tilpasses efter projektanmodning. - Standard husmaling farve mørkegrå, anden farve kan males efter ønske. | ||||||||
LOGISTIKDATA

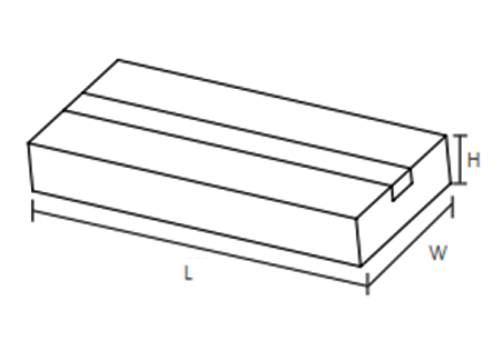

| MODEL | Pakkeenhed (stk/karton) | Kartonstørrelse (mm) (Længde*Bredde*Højde) | Nettovægt | Bruttovægt | Volumen |
| FORTUNE M01 | 1 | 640*380*180mm | 6,0 kg | 6,8 kg | 43,8 dm³ |
| FORTUNE M02 | 1 | 720*380*180mm | 7,2 kg | 8,0 kg | 49,2 dm³ |
| FORTUNE M03 | 1 | 800*380*180mm | 8,4 kg | 9,3 kg | 54,7 dm³ |
| FORTUNE M04 | 1 | 880*380*180mm | 9,5 kg | 10,5 kg | 60,2 dm³ |
| FORTUNE M05 | 1 | 960*380*180mm | 10,8 kg | 11,9 kg | 65,7 dm³ |
| FORTUNE M06 | 1 | 1040*380*180mm | 12,2 kg | 13,4 kg | 71,1 dm³ |
INSTALLATION

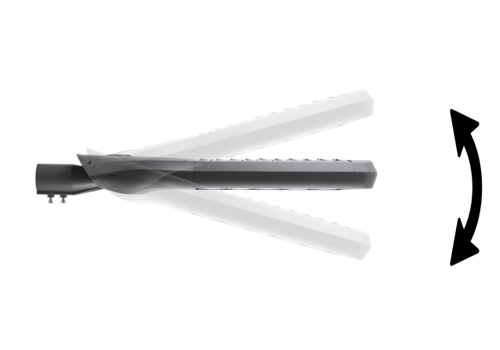

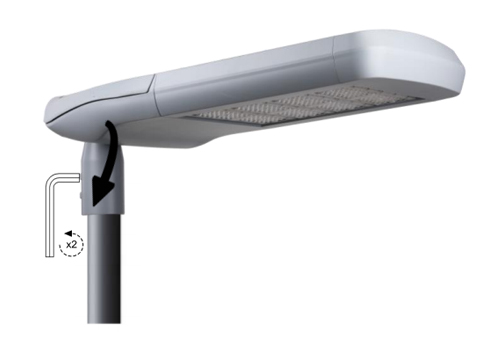

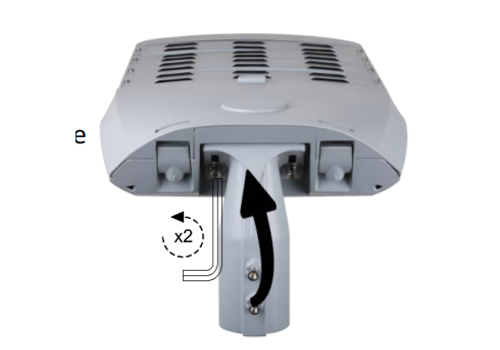

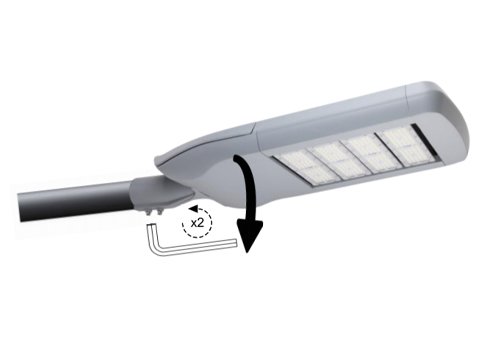

Spænd armaturet til stangen med en unbrakonøgle. | Løsn skruerne med en unbrakonøgle, og drej tappens justering til sideindgangsposition. |

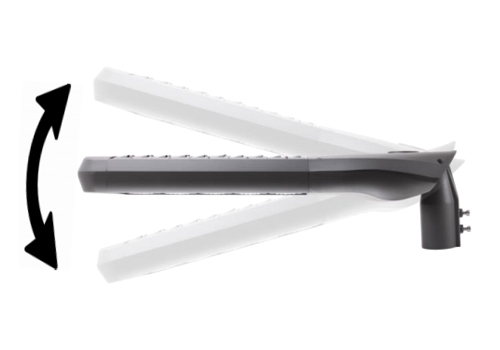

Der kræves kun ét håndværktøj til montering af armaturet. | Tapvinklen kan justeres med -15°,-10°,0°,5°, 10°,15°. |

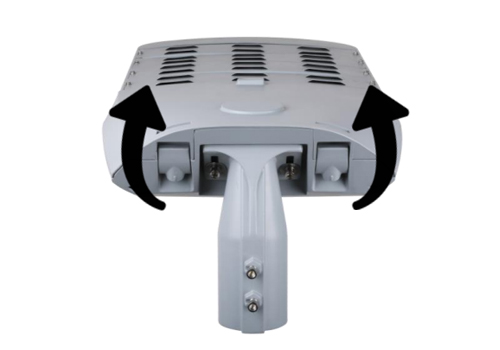

Tapvinklen kan justeres med -15°,-10°,0°,5°, 10°,15°. | Tryk på to spænder for at åbne gearrummet. |

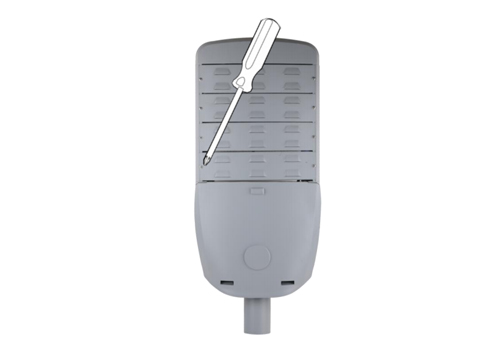

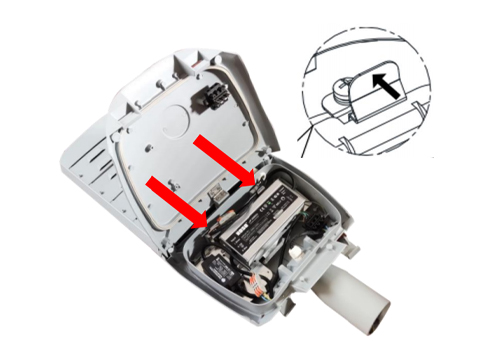

Sæt gearrumsdækslet i låst position, skub de 2 clips med bånd og tag gearpladen ud, udskift de defekte elektroniske dele med en ny, lås derefter gearrummet. | Løsn bagdækslet og fjern det, fortsæt derefter med at løsne skruerne, der er låst på profilen, fjern det mislykkede led-modul og udskift det med et nyt. Tilslut og stram hver del tilbage trin for trin. |
