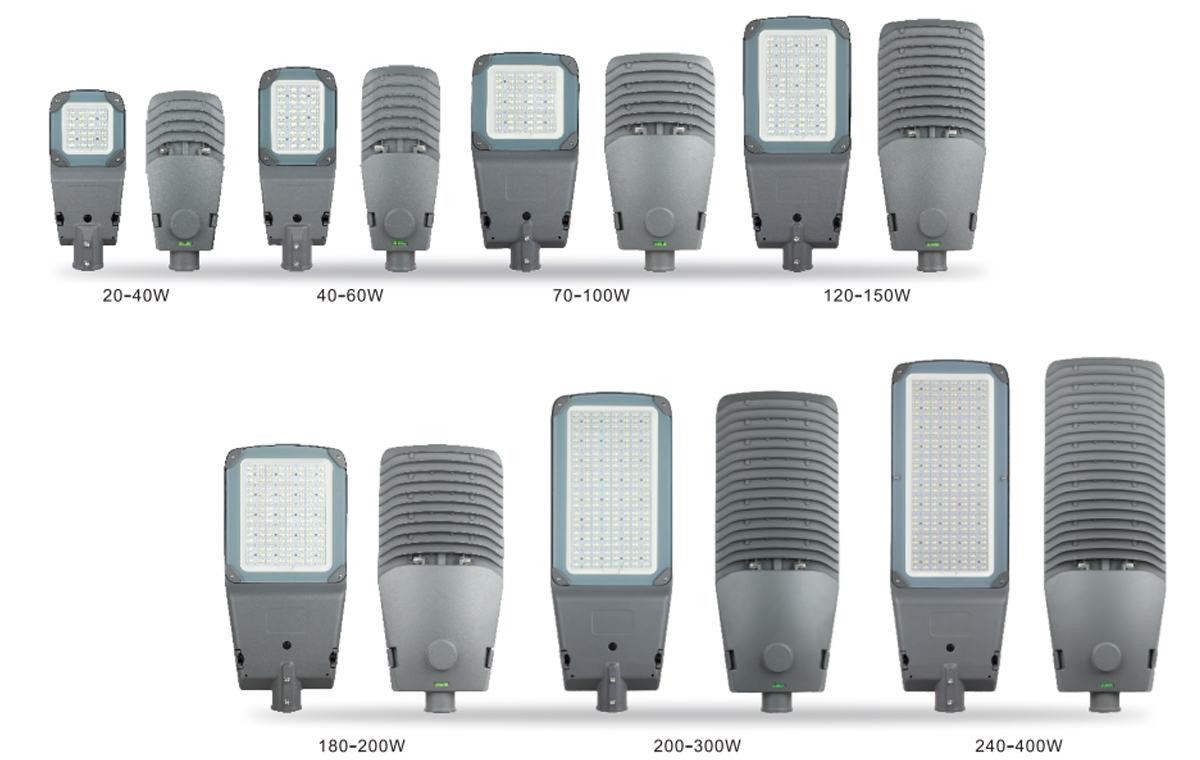

FUNKTIONER 1. Fleksibel størrelse, flere tilpasningsmuligheder: Tre forskellige...
FUNKTIONER
1. Værktøjsfrit spændedesign gør installation og vedligeholdelse let.
2. Hus lavet af ADC12 trykstøbt aluminium materiale og afsluttet med korrosionsbestandig polyester pulverlakering.

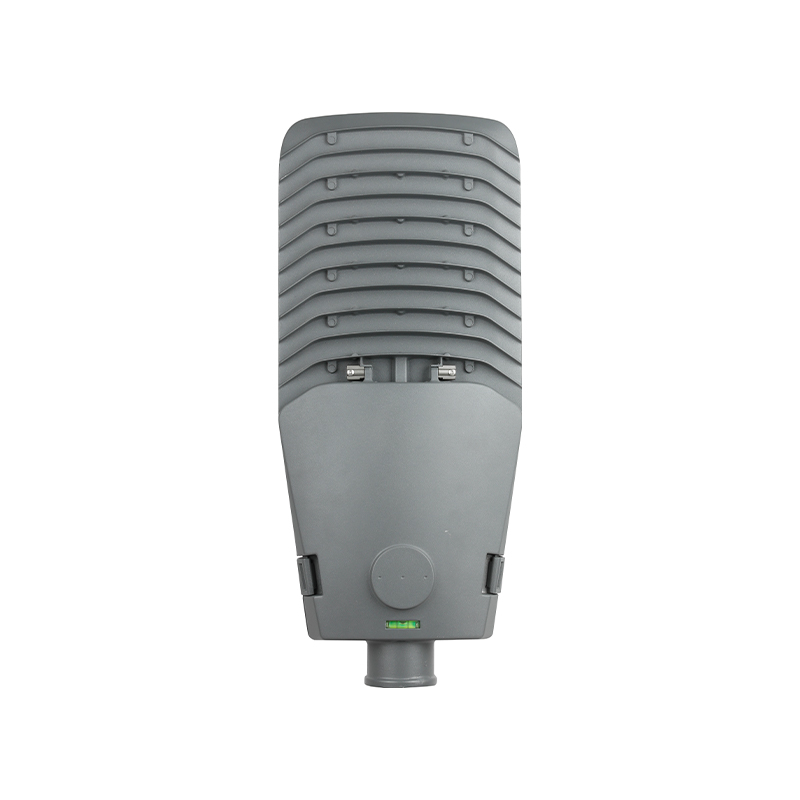

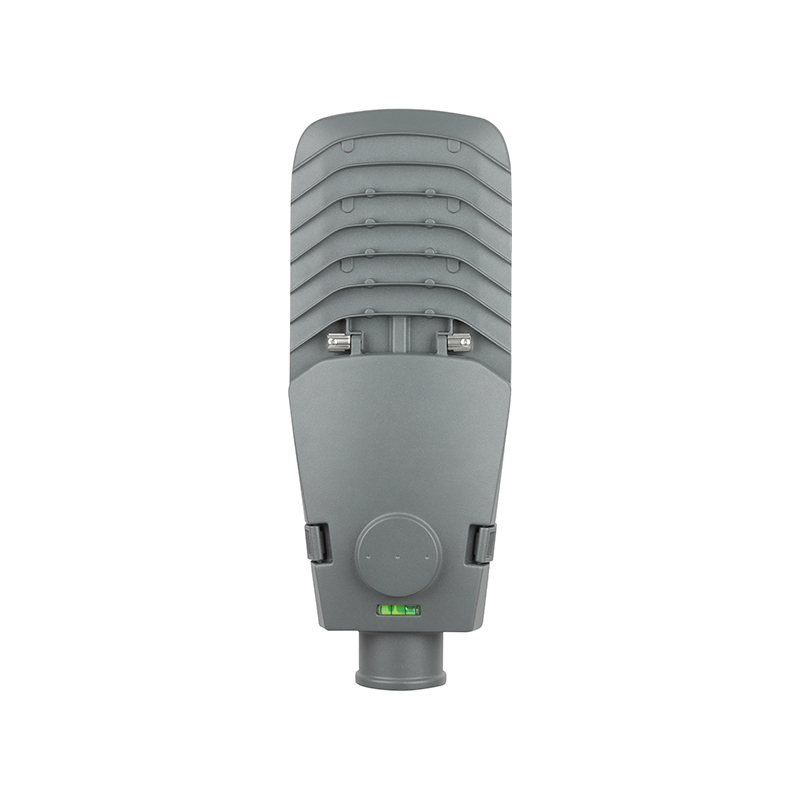

3. Udstyret med rørformet vaterpas sikrer, at armaturet altid er i den rigtige monteringsposition.

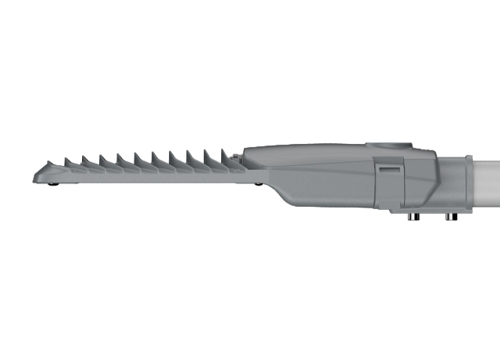

4. Strømlinet armaturhusdesign og lav vindmodstand.
5. Fikseringsstuds til 60 mm sideindgangsmontering.
6.IP66 udendørs strukturel vandtæt.
7. Fotocelle/Shorting cap/Smart sensor valgfri efter anmodning.
8. Velegnet til udendørs vejbelysningsapplikationer såsom byvej, motorvej, boligvej osv.

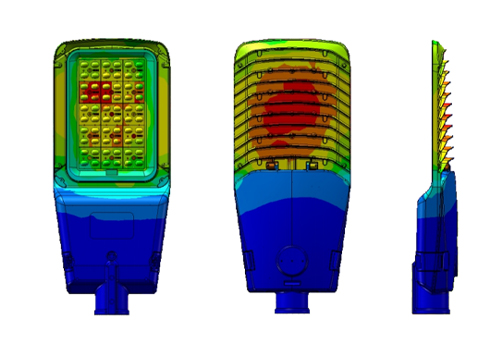

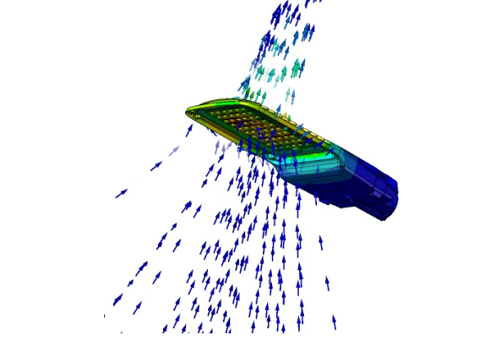

VARMELEDELSE

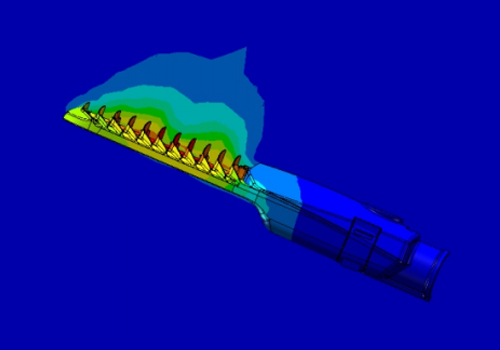

Optimer armaturets kølesystem og struktur med avanceret FEA-teknologi for at nå de mest omkostningseffektive løsninger.
Godt styret temperaturstigning mellem interne og eksterne dele giver lyskilden mere højere lumenvedligeholdelseshastighed.
Termisk ledningsevne | Termisk luftkonvektion |

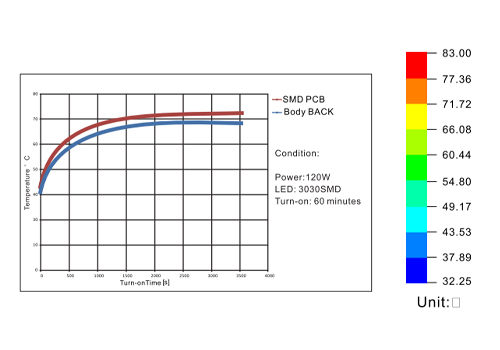

Termiske effekter Miljø | Temperaturstigningskurve |
DE VIGTIGSTE PARAMETRE
| Model | SAVANNALIT-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE-M4*10 |
| Strøm | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Produktstørrelse (MM) | 445*190*102 | 495*190*102 | 536*270*102 | 637*270*102 | 665*310*112 | 816*310*112 | 918*310*112 |
| Armaturets effektivitet | 120-170LM/W | ||||||
| Indgangsspænding | 100-277V/50-60HZ | ||||||
| Strøm Factor | >0,95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Drift af Tempeaatufe | -40℃~50℃ | ||||||
| Strålevinkel | T1/T2/T3/70X140° | ||||||
| Materiale til hus | ADC12 trykstøbt aluminium | ||||||
| Linse materiale | Optisk PC linse | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Overspændingsbeskyttelse | 10KV/20KV (valgfrit) | ||||||
| Levetid | 50000 timer | ||||||
| Diffuser | 5MM hærdet glas | ||||||
| Pol diameter | 60 MM | ||||||
| Installation | Vandret montering | ||||||
| Installationsdybde | >110 MM | ||||||
| Garanti | 5 år | ||||||

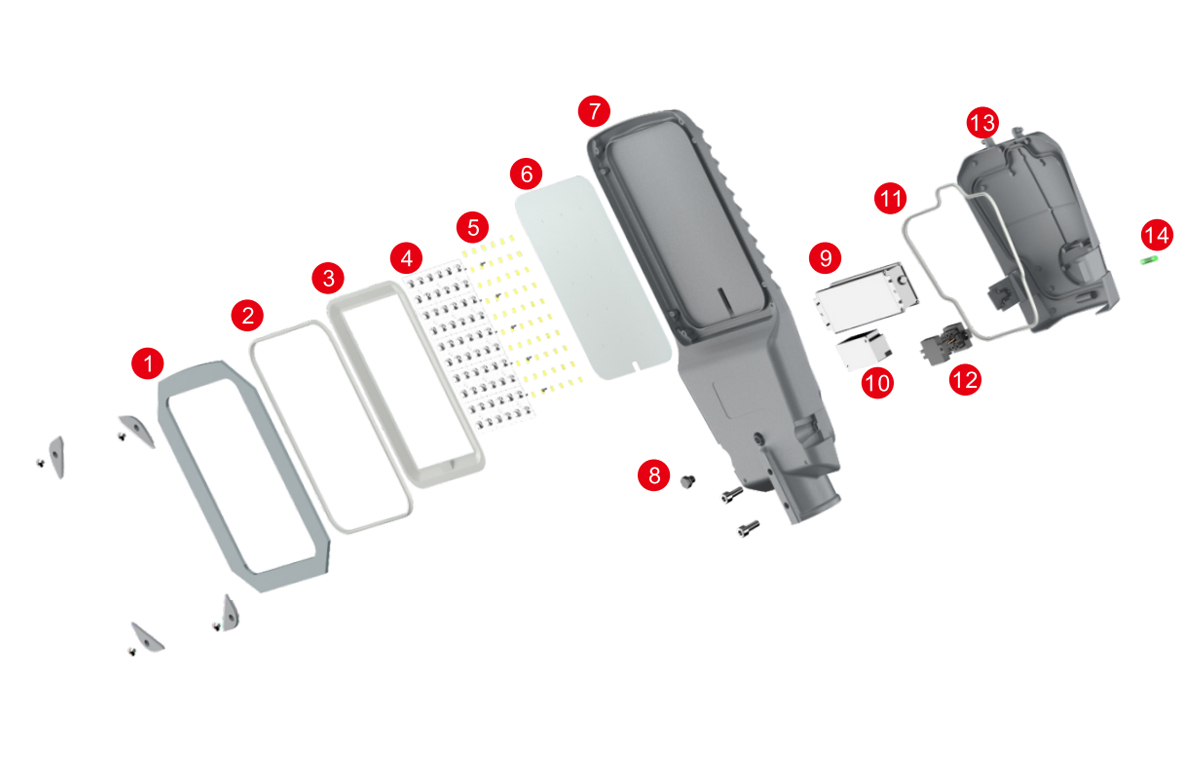

SPRÆNGT UDSIGT
| 1. 5MM hærdet glas | 6. Højeffektiv aluminium PCB | 11. Vandtæt silikonering |
| 2. Vandtæt silikonering | 7. ADC12 trykstøbt aluminium krop | 12. Strømafbryder |
| 3. Nano-pc reflektor | 8. Åndedrætsventil | 13. ADC12 trykstøbt aluminium strømforsyningsdæksel |
| 4. TIR optisk pc-linse | 9. LED strømforsyning | 14. Rørformet vaterpas |
| 5. Høj lemen LED-chip | 10. Overspændingsbeskytter (10KV/20KV valgfri) |
| Åndedrætsventil kan effektivt reducere kondens og forurening, giver hurtig trykafbalancering og frigivelse. |

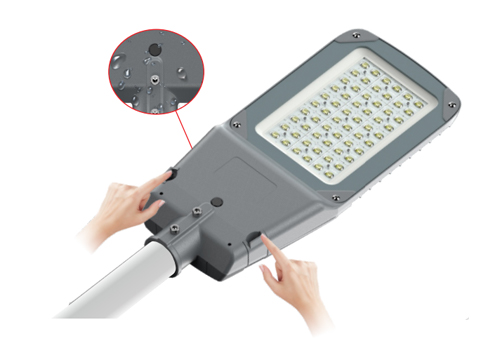

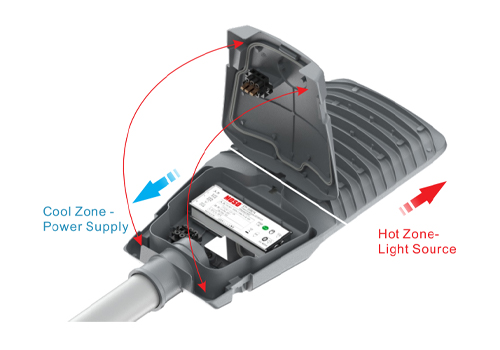

| VÆRKTØJSFRI SPÆNEDESIGN · Termisk og elektrisk rum separat design. · Udstyret med strømafbryder, slukkes automatisk, når låget åbnes. · Fotocelle/Shorting cap/Smart sensor valgfri efter anmodning. | |
ANSØGNINGER
Velegnet til udendørs vejbelysningsscenarier såsom byvej, motorvej, boligvej osv.

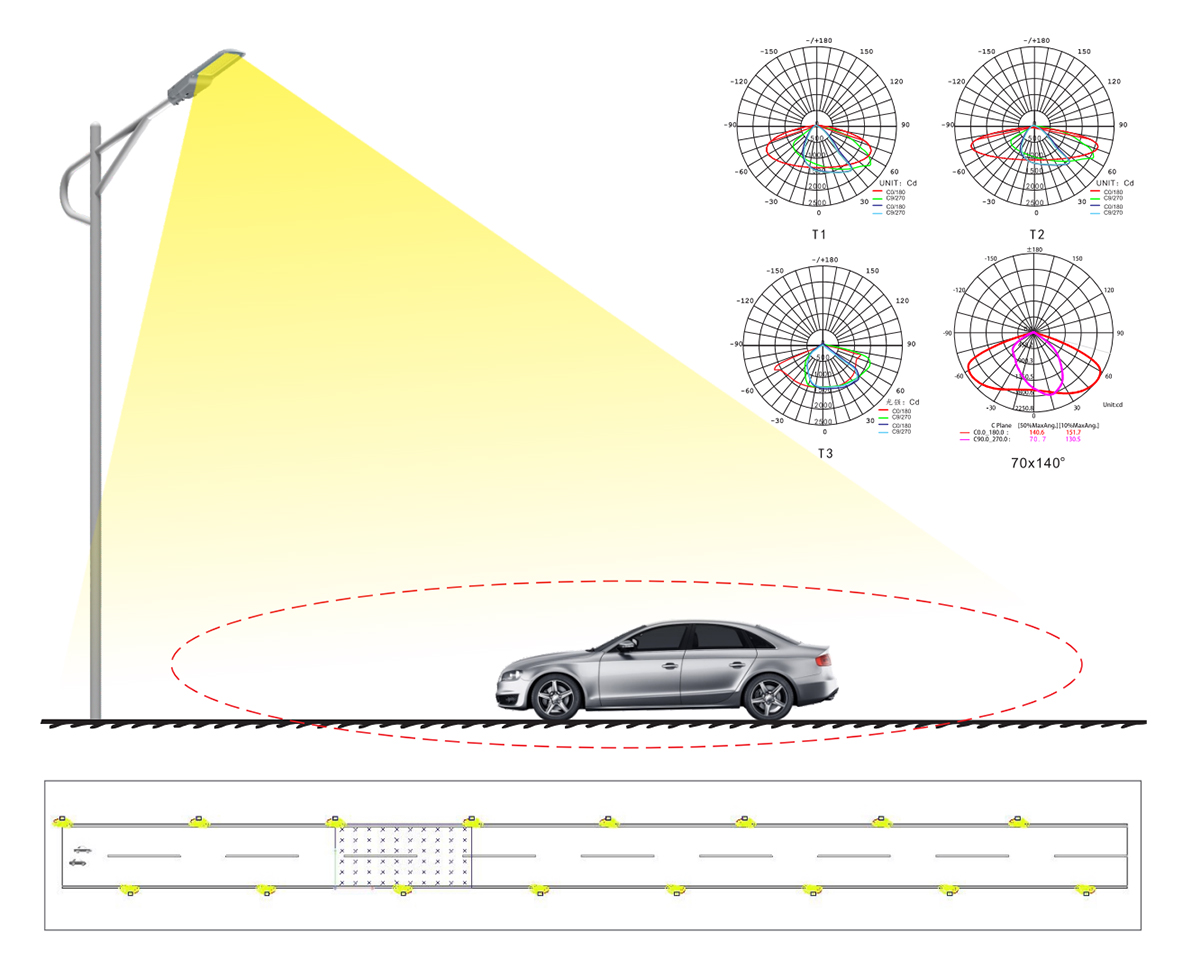

OPTIK
Teknisk support: Fortæl os pladsens længde, bredde, højde og anvendelsesområdet.
Vi har et ingeniørteam til at lave DlALUX-simuleringerne og beregne armaturmængderne til dit projekt.
IES-filer er tilgængelige efter anmodning.

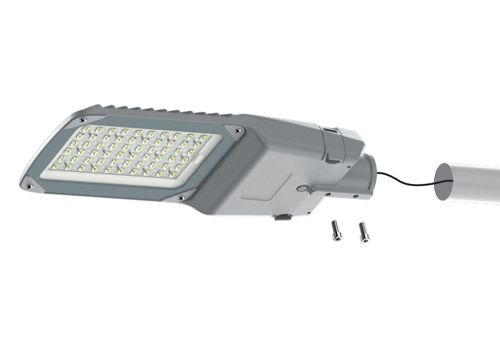

INSTALLATION
Vandret montering | Færdig - Vandret installation |

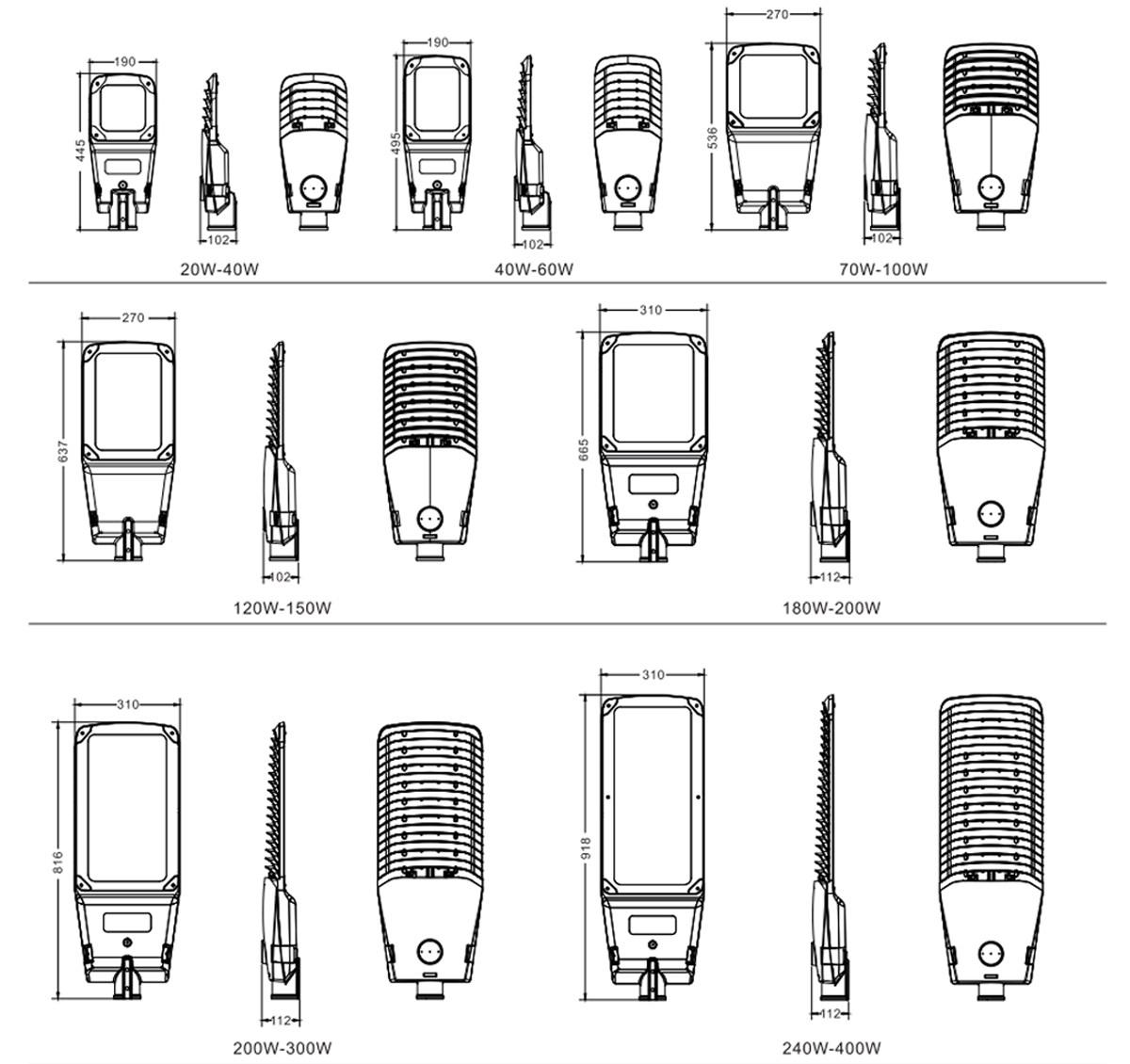

SAMLET DIMENSIONSTEGNING
Enhed: MM
EMBALLAGEPARAMETRE
| Model | SAVANNALIT-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE -M4*10 |
| Strøm | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| ANTAL | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK | 1 STK |
| Kartonstørrelse (MM) | 460*200*140 | 510*200*140 | 550*280*140 | 650*280*140 | 680*315*140 | 830*315*140 | 930*315*140 |
| N.W(KG) | 2.7 | 3 | 4.3 | 5.1 | 6 | 7.4 | 8.4 |
| G.W(KG) | 3 | 3.3 | 4.7 | 5.6 | 6.6 | 8.1 | 9.2 |
| 20GP | 2174 stk | 1961 stk | 1299 stk | 1099 stk | 934 stk | 765 stk | 683 stk |
| 40GP | 4503 stk | 4062 stk | 2690 stk | 2276 stk | 1934 stk | 1585 stk | 1414 stk |
| 40 HQ | 5280 stk | 4762 stk | 3154 stk | 2669 stk | 2268 stk | 1858 stk | 1658 stk |

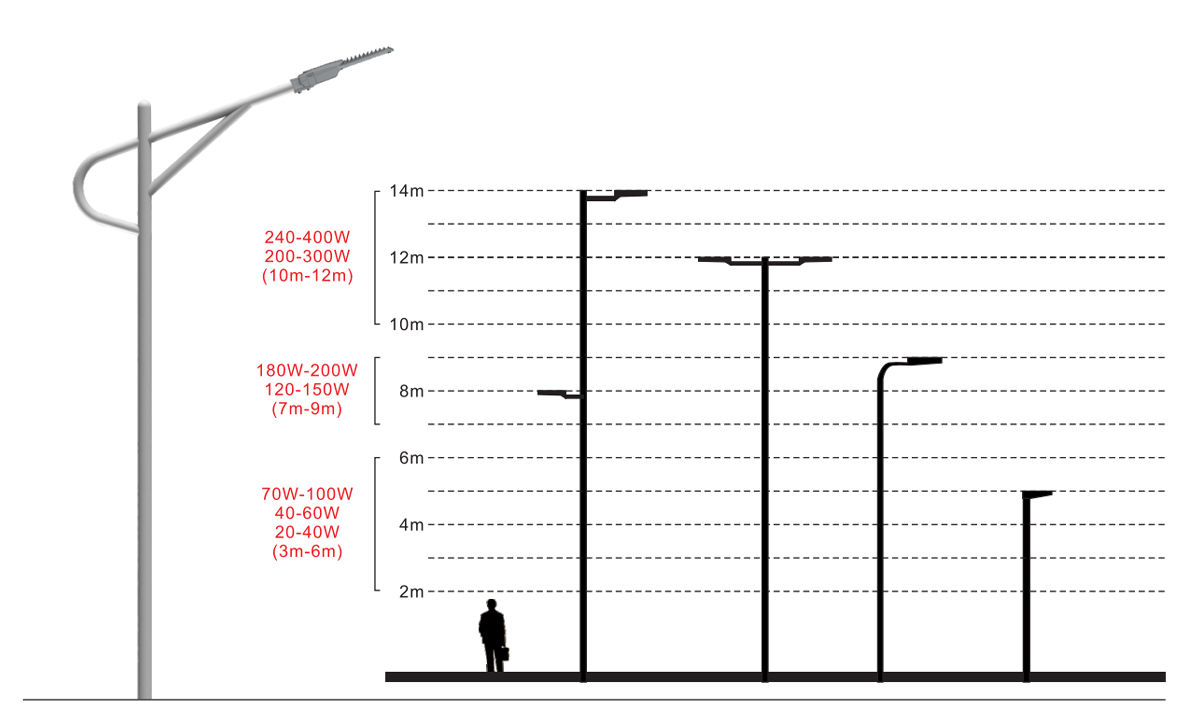

INSTALLATIONSFORSLAG
FORSIGTIGHEDSREGLER
1. Installation skal udføres af professionelle elektrikere.
2. Afmonter ikke produktet. Det kan være farligt.
3. Kig ikke direkte på armaturet, når strømmen er tændt, for at undgå at skade øjnene.
4. Kablet skal være vandtæt, når det tilsluttes elektrisk til udendørs brug.
